实验室涂膜机搞定锂电涂布从正极浆料到隔膜

发布时间:2026-04-13
本文介绍了实验室涂膜机在锂电涂布中的应用,涵盖正极浆料涂覆与隔膜功能涂层制备。文章分析了正极浆料的剪切变稀特性及其对涂布窗口的影响,给出了极片干膜厚度与隔膜涂层孔隙率的计算方法。同时讨论了涂布速度、刮刀间隙和基底温度等参数对极片质量的影响,以及隔膜涂布中张力控制和缺陷排查要点。该方法为锂电材料研发提供了系统的工艺控制思路。

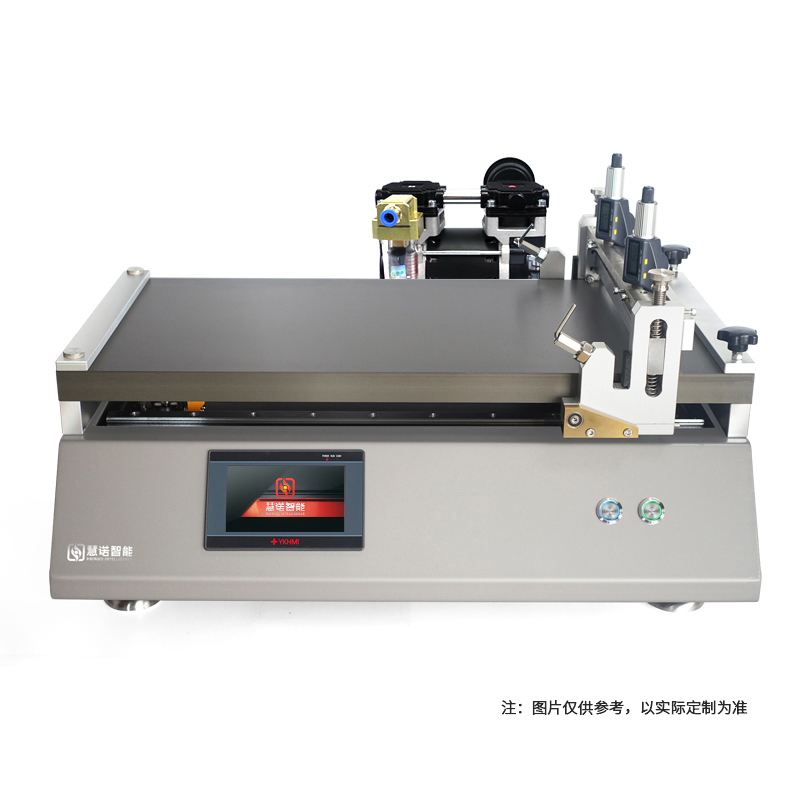

锂离子电池的性能高度依赖于正极极片与隔膜涂层的微观结构均匀性。实验室涂膜机作为材料验证与工艺开发的核心工具,能够将高粘度正极浆料精确涂覆于集流体表面,并同步实现隔膜表面功能涂层的可控成型。

正极浆料

锂电正极浆料通常由活性材料、导电剂、粘结剂与有机溶剂组成,呈现典型的剪切变稀非牛顿流体行为。涂膜机在刮刀或转移辊涂布模式下,需要应对浆料在低剪切下的高粘度与高剪切下的流动行为转变。浆料表观粘度与剪切速率的关系可由幂律模型描述:

η = K γⁿ⁻¹

其中,η 为表观粘度,γ 为剪切速率,K 为稠度系数,n 为流动指数。对于正极浆料,n 值通常小于1,表明涂膜机刮刀间隙处的高剪切速率可显著降低浆料粘度,有利于形成厚度均匀的湿膜。当涂布速度过高或刮刀间隙过小时,可能出现边缘增厚或横向条纹缺陷,因此在实验阶段需通过涂膜机确定某一固含量下的稳定涂布窗口。

正极极片涂布

涂膜机对正极涂布的核心控制参数包括刮刀间隙、涂布速度以及基底预热温度。刮刀间隙直接决定湿膜厚度,进而影响面密度与活性物质载量。干燥后的干膜厚度可通过物料守恒关系估算:

hdry = hwet × ρwet × wsolid / ρdry

式中,hdry 为干膜厚度,hwet 为刮刀设定间隙,ρwet 为湿浆料密度,wsolid 为浆料固含量质量分数,ρdry 为干燥后极片密度。过厚的涂层会增加锂离子扩散路径,导致倍率性能下降;过薄的涂层则降低能量密度。涂布速度还需与烘箱干燥能力匹配,避免因溶剂残留引起的极片开裂或粘结剂上浮。通过实验室涂膜机系统扫描参数,可快速筛选出使极片剥离强度与面电阻达到平衡的工艺组合。

隔膜涂层

隔膜在锂电中承担离子导通与电子隔绝的双重功能,其表面涂覆陶瓷层或聚合物粘接层可显著提升热稳定性与电解液浸润性。涂膜机将氧化铝、勃姆石等陶瓷浆料均匀涂布于聚烯烃隔膜基材上,形成厚度可控的多孔涂层。由于隔膜基材耐温性有限且易拉伸变形,涂布过程需采用低张力收卷与背辊支撑方式。陶瓷涂层厚度与孔隙率决定了隔膜的穿刺强度与离子电导率,其中孔隙率与涂布参数的关系可由下式表达:

ε = 1 − (ρcoating / ρtrue)

ε 为涂层孔隙率,ρcoating 为涂层表观密度,ρtrue 为陶瓷材料真密度。涂膜机通过调控浆料固含量与刮刀间隙改变涂层堆积密度,进而调节孔隙率以满足隔膜对透气度与热收缩率的要求。此外,采用间歇涂布模式可在隔膜表面形成点状或网格状粘接层,用于增强电芯的卷绕稳定性。

涂布缺陷

实验室涂膜机在实际操作中常面临多种涂布缺陷,需要结合浆料性能与设备参数进行系统排查。正极涂布时常见的缩孔现象通常源于浆料表面张力与铝箔基底不匹配或存在低表面能污染物;而隔膜涂布中的竖条纹缺陷多与刮刀磨损或浆料分散不均有关。调整涂布速度、降低浆料表面张力梯度或增加背辊硬度均可有效抑制上述缺陷。对于同时涉及正极和隔膜涂布的实验室研发体系,涂膜机应配备可更换涂布头与独立干燥单元,以便在相同平台上完成两类材料的工艺对标。

总结

实验室涂膜机为锂电正极浆料涂布与隔膜功能涂层制备提供了灵活且可控的技术平台。通过精确设定刮刀间隙、涂布速度与干燥条件,研究人员能够系统调控正极极片的面密度、厚度均匀性以及隔膜陶瓷涂层的孔隙率与热稳定性。理解浆料的流变行为、涂布窗口以及基材表面特性之间的耦合关系,有助于在实验室阶段快速筛选出具有良好电化学性能和加工适应性的涂布工艺。将正极涂布与隔膜涂布整合于同一平台,可大幅提升锂电材料从配方筛选到失效分析的研发效率,为后续中试放大奠定坚实的工艺基础。
