无纺布功能涂层通过涂膜机实现均匀涂布

发布时间：2026-04-28

这篇文章主要介绍了如何通过涂膜机实现无纺布功能涂层的均匀涂布。文中分析了影响涂层均匀性的因素，包括涂布液的流变特性、机器精度和工艺参数，并给出了具体的数据范围。还说明了涂膜机的关键结构，如双辊反向涂布结构，以及工艺参数的优化方法，如涂布速度、供液流量和烘干温度的控制。此外，文章列举了常见涂布缺陷的原因和解决对策，并介绍了在线检测技术，如光学相干断层扫描传感器，用于实时监控涂层厚度。最后，总结了通过优化可实现厚度偏差控制在±2%以内，并展望了未来机器视觉闭环系统的应用。

无纺布功能涂层的均匀性主要取决于涂布液的流变特性、涂膜机的机械精度以及工艺参数的匹配。根据Reynolds数（Re）与毛细管数（Ca）的关联，可用式(1)估算涂层厚度偏差：
δ ≈ h₀ ⋅ (1 + α√(Re/Ca))
其中h₀为理论湿膜厚度，α为设备特征系数（通常取0.05~0.15）。当Re＜10且Ca＞1时，涂层均匀性可控制在±3%以内。

实际生产中，涂布液的表面张力需维持在25~35 mN/m，黏度范围建议200~1500 mPa·s。表1列出了常见无纺布基材对涂层均匀性的影响对比。

基材类型	厚度偏差影响
聚酯纺粘	±2.5%
聚丙烯熔喷	±4.0%
黏胶水刺	±3.2%

关键结构

涂膜机通过精密辊组与间隙控制系统实现液膜转移。核心部件包括：涂布辊（硬度肖氏A70~85）、计量辊（表面Ra≤0.4 μm）以及背压辊（气压0.2~0.6 MPa）。涂布间隙Δd与最终干膜厚度d_f的关系满足：
d_f = (Δd - δ_0) ⋅ C_f / (1 + ε)
式中δ_0为基材压缩量（约0.05~0.15 mm），C_f为固含量系数（0.1~0.5），ε为溶剂挥发收缩率（10%~30%）。

近年来，双辊反向涂布结构（Two-roll reverse coating）在无纺布领域应用广泛，其涂布速度可达50~200 m/min，厚度控制精度为±1 μm。该结构通过调节辊间速比（通常为0.8~1.2）可抑制涂层橘皮现象。

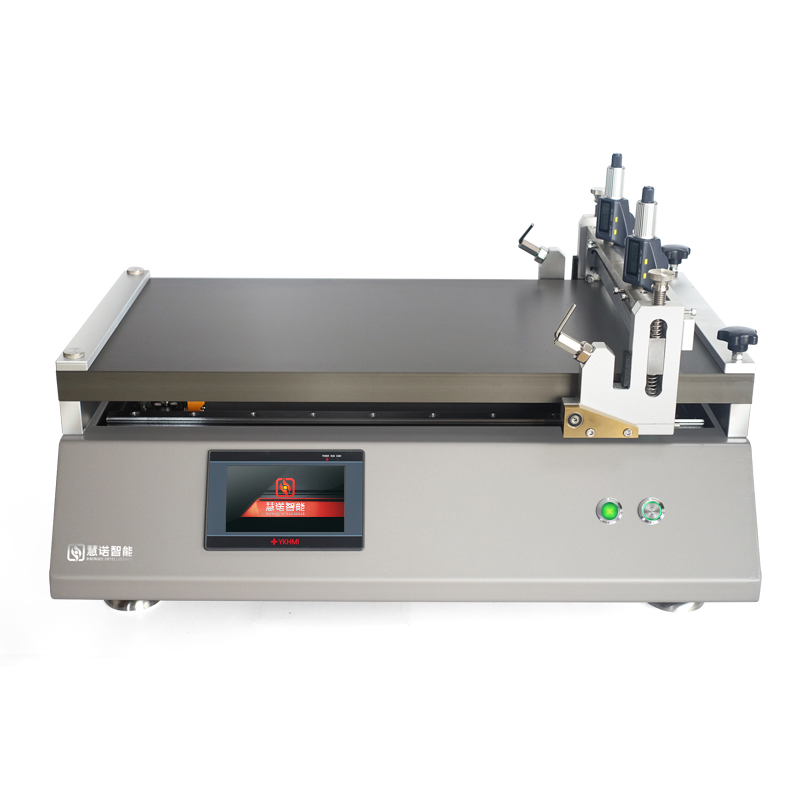

无纺布功能涂层通过涂膜机实现均匀涂布配图1

工艺参数

均匀涂布需平衡三个核心参数：涂布速度v、供液流量Q与烘干温度T。根据质量守恒，涂层湿重W_w满足：
W_w = ρ ⋅ Q / (v ⋅ L)
其中ρ为涂液密度，L为涂布宽度。当v超过180 m/min时，需将供液压力提高至0.3 MPa以上以维持涂布连续性。

烘干温度曲线对涂层表观质量至关重要。建议采用三段式温控：第一段60~80℃（溶剂缓慢挥发），第二段100~120℃（树脂交联），第三段80~90℃（定型冷却）。温度梯度建议≤15 ℃/m，避免涂层开裂。

表2汇总了不同功能涂层对应的推荐工艺窗口。

涂层功能类型	推荐参数范围
防水涂层（聚氨酯类）	v:40~80m/min, T:110~130℃
阻燃涂层（磷氮系）	v:30~60m/min, T:130~150℃
抗静电涂层（碳纳米管）	v:50~100m/min, T:90~110℃

常见缺陷与对策

涂布缺陷主要包括：条纹（由涂布辊磨损引起）、针孔（液滴夹带气泡）、厚边（边缘液膜堆积）。针对条纹问题，建议每周更换涂布辊并检查Ra值；针孔可通过在涂液槽中增设消泡网（孔径0.5 mm）改善，消泡网安装角度建议为30°~45°。厚边缺陷可通过调节涂布辊两端与基材的接触角（差角≤0.5°）缓解。

此外，涂布液的挥发速率需控制在0.5~2.5 g/(m²·s)范围内。若挥发过快，可适当添加高沸点溶剂（如丙二醇甲醚醋酸酯，添加量3%~8%）。

在线检测与反馈

利用光学相干断层扫描（OCT）传感器可实时监测涂层厚度。传感器安装位置宜在涂布点后300~500 mm处，采样频率建议≥10 Hz。通过PID控制器调节供液泵转速，将厚度波动补偿至±0.5 μm以内。PID参数建议设定：比例增益Kp=0.8，积分时间Ti=2 s，微分时间Td=0.3 s。

依据ISO 9073-2标准，无纺布涂层均匀性评价采用测厚仪（精度±0.1 μm）在幅宽方向取至少10个点。计算变异系数CV值应≤5%，超出此范围需停机检查涂布辊状态。

结论与展望

涂膜机是实现无纺布功能涂层均匀涂布的关键装备。通过优化涂布液流变参数（黏度、表面张力）、精确控制涂布间隙与速比、并配合分段烘干策略，可将厚度偏差控制在±2%以内。未来，基于机器视觉的闭环控制系统可进一步降低人为干预，涂布均匀性有望提升至±0.8 μm水平。相关技术规范可参考GB/T 24218.1-2008及ASTM D3776标准中的测试方法。
