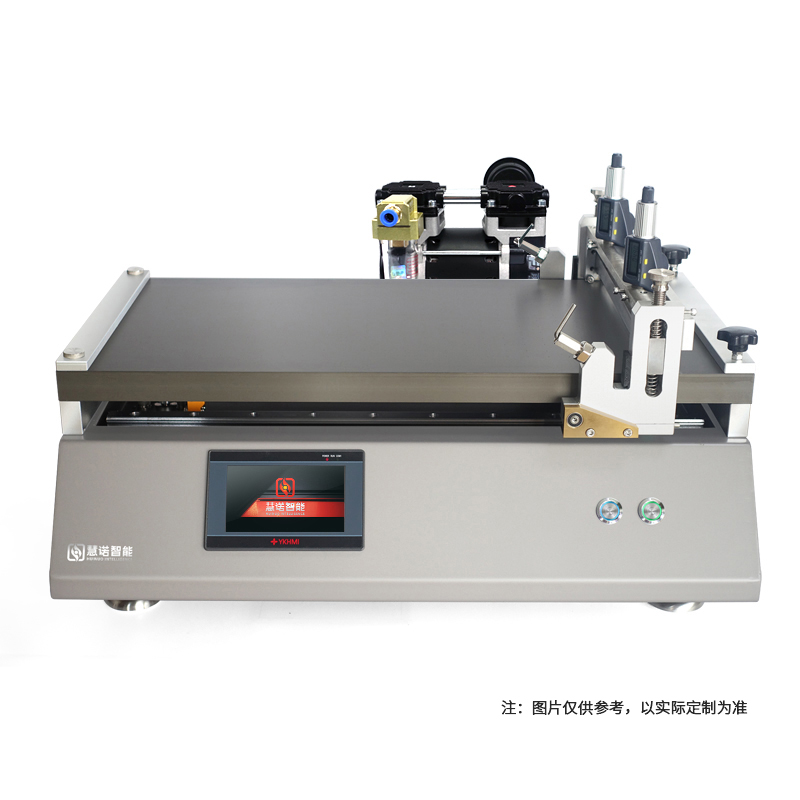

刮刀涂布机制备PVDF-TrFE压电薄膜

工艺原理

刮刀涂布是一种广泛用于制备薄膜的湿法成型技术。其核心在于通过调节刮刀与基材之间的间隙，控制浆料或溶液在基底上的厚度，随后经干燥与退火处理获得固态薄膜。对于PVDF-TrFE压电薄膜而言，该工艺能够实现厚度均匀性良好、面积较大的膜层，适合实验室研究及小批量试制。刮刀涂布过程包括浆料配制、涂布速度控制、间隙设定及后续热处理等关键环节，这些因素直接决定了薄膜的结晶度与压电性能。

PVDF-TrFE材料特性

聚偏氟乙烯-三氟乙烯（PVDF-TrFE）是一种共聚物，其分子链中氟原子与氢原子的不对称排列赋予材料强极性。与普通PVDF相比，PVDF-TrFE无需机械拉伸即可形成β相结晶，因此更适用于溶液法制膜。该材料的压电系数与剩余极化强度依赖于薄膜的结晶质量与取向。典型参数包括：剩余极化强度约6-10 µC/cm²，矫顽场强约40-60 MV/m，压电系数d33可达-20至-30 pC/N。这些数值随薄膜制备条件波动，需通过精准工艺加以稳定。

浆料配制与配比

制备压电薄膜的第一步是配制均匀的PVDF-TrFE溶液。选用高纯度共聚粉料（摩尔比通常为70/30或65/35），以N,N-二甲基甲酰胺（DMF）或甲苯/环己酮混合溶剂溶解。典型浓度为10-20 wt%，室温下磁力搅拌4-6小时至完全溶解。静置脱泡后，用0.45 µm微孔滤膜过滤去除杂质。溶液黏度需控制在200-1000 mPa·s范围内，过高易导致涂布条纹，过低则膜厚不均。示例配比：PVDF-TrFE粉料15 g，DMF 85 g，搅拌后黏度约500 mPa·s。

涂布参数优化

刮刀涂布参数包括刮刀间隙、涂布速度、基材温度及环境湿度。间隙值通常设定为20-200 µm，需根据目标干膜厚度与溶液固含量计算。例如，固含量15%、目标干膜厚30 µm时，湿膜厚度约为200 µm（干湿比由溶剂挥发与收缩率推导）。涂布速度宜控制在5-30 mm/s，过快易产生气泡与条纹，过慢则溶剂提前挥发导致膜面粗糙。基材可选玻璃、硅片或镀金聚合物，使用前需经等离子清洗或紫外臭氧处理，以提高浸润性。环境条件：温度22-26°C，相对湿度低于40%，防止空气中水分破坏溶液稳定性。

湿膜厚度与干膜厚度关系可表示为：
d_干 = d_湿 × C × (1 - V_solv)
其中 d_干 为干膜厚度，d_湿 为湿膜厚度，C 为溶液中溶质质量分数，V_solv 为溶剂体积收缩率（通常取0.05-0.10）。

干燥与退火流程

涂布后的湿膜需经阶梯式干燥。首先在40-60°C下慢速干燥30-60分钟，促使溶剂缓慢逸出，避免表面结皮。随后升温至80-100°C，保温2-4小时以去除残留溶剂。干燥后的薄膜再进行退火处理，温度设定在120-145°C（略低于PVDF-TrFE熔点），保温10-30分钟，然后自然冷却至室温。退火能促进β相结晶生长，提高压电响应。冷却速率需控制，过快会导致薄膜内应力积累，过慢则结晶度过高反而脆化。

薄膜表征方法与数据

制备完成的薄膜需经多项测试验证压电性能。典型表征手段包括：
傅里叶变换红外光谱（FTIR）：确认β相存在，特征峰位于840 cm⁻¹和1279 cm⁻¹。
X射线衍射（XRD）：显示（110/200）晶面峰位于2θ≈20.8°，表明β相结晶。
铁电测试：使用铁电分析仪测量电滞回线，得到剩余极化与矫顽场强。
压电系数测量：采用激光干涉法或压电力显微镜获取d33值。

以下为常见实验数据示例（基于标准工艺条件）：

常见问题与对策

刮刀涂布过程中可能出现膜厚不均、针孔、裂纹或压电性能偏低等问题。膜厚不均通常由基材不平整或刮刀磨损引起，需更换平整基底并校准间隙。针孔多源于气泡或灰尘，应加强溶液脱泡与过滤。裂纹常见于薄膜过薄或干燥过快，可降低干燥温度或增加溶液浓度。压电性能不足则可能与退火温度偏低或时间不足有关，建议优化退火曲线并延长保温。每批次薄膜需保留样品用于重复测试，以确保一致性。

工艺改进方向

为进一步提升PVDF-TrFE压电薄膜质量，可探索以下改进：添加微量成核剂（如碳纳米管或钛酸钡纳米颗粒）促进β相成核；使用梯度退火或电场辅助退火提高晶体取向；引入多层涂布工艺实现厚度梯度膜。实验室可根据自身设备条件选择适合的改良方案，但需严格记录溶胶参数与退火曲线，以便追溯与重复。未来结合卷对卷刮刀涂布，有望实现大面积柔性压电器件的制备。

参考文献

1. 国际电工委员会标准 IEC 62830-1:2021，柔性压电薄膜测试方法。

2. 中国国家标准 GB/T 41801-2022，压电材料性能参数测量导则。

3. 张等，PVDF-TrFE薄膜制备工艺研究，功能材料学报，2020年第51卷。

4. Lee S. et al., "Blade coating of ferroelectric polymers", *Journal of Applied Polymer Science*, 2019.

5. 王明等，刮刀涂布参数对压电膜均匀性影响分析，仪器仪表学报，2022年第43卷。
