水性漆喷涂在金属工件表面，除了外观、硬度之外，抗冲击能力也是很关键的一项性能指标。工件在搬运、装配或是磕碰过程中，漆膜很容易出现开裂、脱落，想要提前预判这种情况，车间里大多会用漆膜冲击试验器来做检测，设备支持正冲和反冲两种测试方式，两种手法测出的结果代表的涂层性能也完全不同，不少现场操作人员容易混淆两者的作用，造成对漆膜性能判断出错。
正冲，就是冲击头直接砸在漆膜表面，冲击力由外向内传递，模拟的是工件漆面直接受到硬物撞击的场景，比如成品表面被工具磕碰、运输途中外物撞击漆面。测试时钢球下落直接接触涂层，受力先作用在漆膜上，再传导到底材。这种测试方式主要用来检验漆膜自身的韧性，看涂层在直面撞击时会不会出现裂纹、起皮。多数面漆外观性能检测，都会优先采用正冲的方式。
反冲则是将试样翻面，让冲击头撞击金属基材背面，冲击力从底材往漆膜方向传导，金属受撞击瞬间发生形变，拉扯表面的水性漆，模拟工件折弯、背面受撞击导致漆面被拉伸开裂的工况。水性漆本身柔韧性有限，金属形变带来的拉伸力很容易让漆膜从基材上崩裂、脱落，反冲测试更能反映漆膜和金属底材之间的附着力，对于底漆、底面配套涂层的性能筛查十分有用。
正式检测前要做好试样准备，喷涂完水性漆的金属样板必须完全固化到位，按照工艺规定充分静置养护，要是漆膜固化不完全，内部乳液结构没有稳定，不管正冲还是反冲，测试结果都会偏低，没法代表成品实际状态。样板表面保持干净，没有颗粒、流挂、气泡等涂层缺陷，缺陷位置本身就属于薄弱点，放在冲击点位会干扰真实性能判断。同时检查冲击试验器，确认落锤、导轨无卡顿，砝码重量、下落高度调整到位。

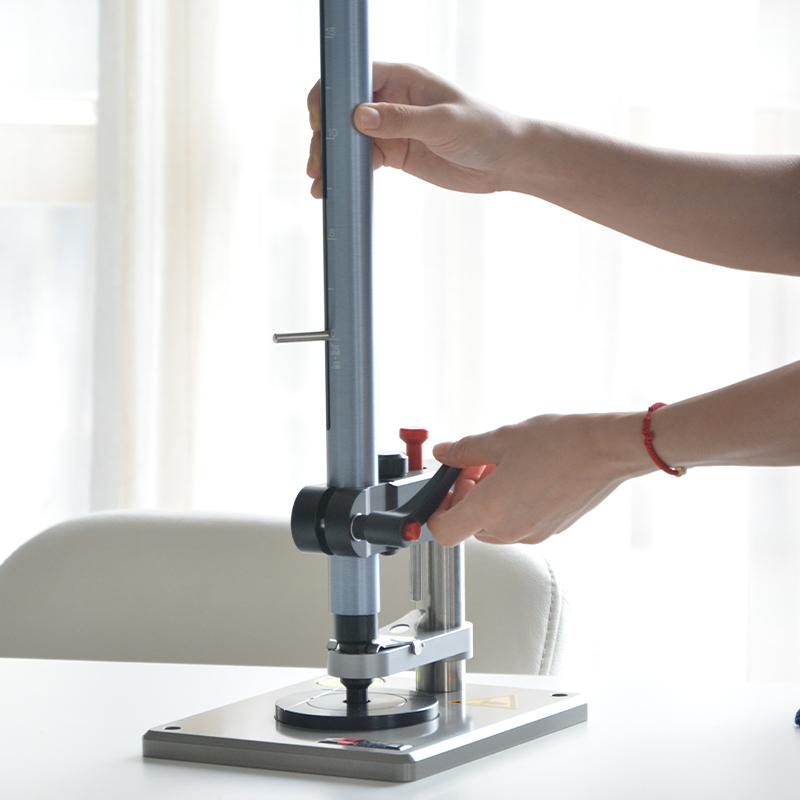

做正冲测试时，样板漆面朝上放置在设备卡槽内，落锤顺着导轨落下直接冲击漆膜；切换反冲测试，只需要把样板翻面，金属基材一面朝上，漆膜紧贴设备底座，落锤撞击金属背部。每次测试选择样板空白区域，同一个高度重复两块样板测试，减少偶然误差。冲击完成后取出样板，借助放大镜观察冲击点位，查看漆膜有没有细纹、放射状裂纹、起皮甚至整块脱落的情况。逐步提升落锤高度，直到漆膜出现破损，记录临界冲击高度，以此作为该款水性漆的抗冲击数值。
实际操作里有不少细节会影响数据，样板养护时间不足、漆膜厚薄偏差大、落锤下落歪斜，都会让测试结果不稳定。另外要分清两种测试的评判标准，正冲侧重漆膜自身耐撞击韧性，反冲侧重涂层抗拉伸和附着力，不能只用一种测试结果就下定论。很多水性金属漆生产检测，都会正反冲两组数据结合参考，完整评估涂层综合防护能力。
总的来说，漆膜冲击试验器的正冲与反冲是两套互补的检测手段，分别模拟不同工况下的磕碰损伤。规范养护样板、正确切换正反冲放置方式、细致观察冲击后的漆膜状态，就能准确得到水性漆的抗冲击性能数据。长期坚持这项检测，可以及时筛选出韧性、附着力不达标的涂料配方，调整喷涂厚度与固化工艺，避免大批量工件投入使用后出现漆膜开裂脱落的质量问题。
