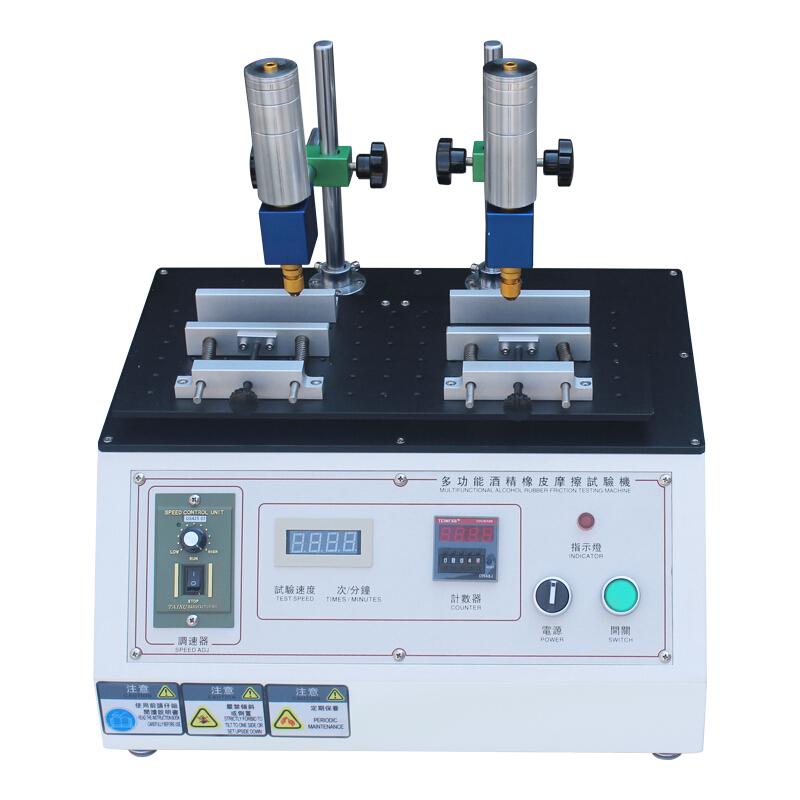

不管是镜头减反射膜、手机AF疏油镀膜，还是建筑Low-E、光伏增透玻璃，膜层都只有纳米到微米级别，稍微磕碰、擦拭就容易留下划痕、发白脱膜。只靠铅笔硬度只能粗略判断，重复性差，车间和实验室基本都会用耐磨试验机做往复或旋转摩擦测试，模拟日常擦拭、硬物刮擦的真实场景，靠统一压力、固定行程得出稳定结果，方便对比镀膜工艺好坏。
测试前样品处理是最容易忽略的一步。裁好的玻璃试片先用无水乙醇擦拭表面，擦掉指纹、粉尘和脱模油污，无尘布顺着一个方向轻擦，别来回揉搓划伤膜层。擦干净后放在标准温湿度环境静置平衡，避免温湿度波动让膜层软硬发生变化。取样尽量选板面中间平整区域，玻璃边缘应力大，镀膜厚薄不均，测出的数据没有代表性，每组至少准备三片平行样，降低偶然误差。
磨头和耗材不能随便混用，不同镀膜匹配不同摩擦介质。软质AF疏水膜多用0000号钢丝绒、无尘耐磨橡皮；硬质光学减反膜搭配碳化硅研磨毡；建筑玻璃行业常用标准CS系列磨轮做旋转耐磨测试。磨料一定要定期更换，钢丝绒氧化起毛刺、研磨毡表面被玻璃粉末填满后，摩擦力度会大幅改变，要么测出来耐磨虚高，要么直接磨穿膜层，数据完全失真。
装夹时保证玻璃牢牢固定在平台上，测试过程不能滑动移位，膜面朝上，磨头垂直贴合表面，配重砝码按需选用，日常常规检测多选用500g、1000g两种载荷区分严苛程度。线性机型统一设定往复行程、摩擦速度，旋转耐磨机固定转速，测试圈数根据产品标准调整，一般100至500次起步，新品工艺对比会加测到1000次。全程保持台面干净，每次测试前清理残留玻璃碎屑，硬质颗粒卡在磨头和玻璃之间，会人为拉出很深划痕，造成误判。
测试完成不要直接肉眼粗略看，强光斜射下观察更清晰。判定分两层标准，先肉眼查看摩擦区域有没有明显划痕、白雾、局部露底玻璃；光学镀膜还要用透光率仪、雾度计对比测试前后数据，行业通用要求摩擦后透光率变化控制在4%以内，雾度涨幅不能超标。AF疏水膜额外搭配水滴角检测，摩擦后接触角大幅下跌，就说明表层功能膜已经磨损失效。
现场测试常见不少踩坑问题。一是玻璃没彻底清洁，表面油污润滑膜层，摩擦后看不出真实耐磨能力；二是磨头长期不更换，磨损后摩擦强度下降，所有样品测出结果都偏优；三是对比试验随意更改载荷、摩擦次数，变量不统一，没法区分镀膜原料、镀膜时长带来的性能差异；四是测试完垂直俯视观察，轻微白雾划痕看不清，误以为膜层完好。
也要分清耐磨测试和铅笔测试的区别。铅笔只能单点一次性划刻，耐磨机可以反复往复摩擦，更贴合长期擦拭损耗的工况，能检出浅层耐磨差、久擦失效这类隐性缺陷。部分多层复合镀膜，铅笔划不透表层，但反复摩擦后内层膜会脱落，只有耐磨试验能提前发现这类隐患。
设备日常维护也简单，每次试验结束清理平台、磨头上堆积的玻璃粉尘，长期不用把磨料单独密封存放，防止受潮氧化。定期用标准参考玻璃校准设备，保证不同批次、不同时间段的检测数据能够横向对比。
总的来说，耐磨试验机是把控玻璃镀膜耐刮擦性能最实用的设备。只要做好样品清洁恒温处理、选对匹配磨料、统一载荷和摩擦次数，结合外观和光学数据综合判定，就能精准筛选出耐磨性能达标的镀膜方案，提前规避成品使用时容易刮花、透光衰减、功能失效的售后问题。
