绝缘电阻仪测橡胶垫体积电阻率

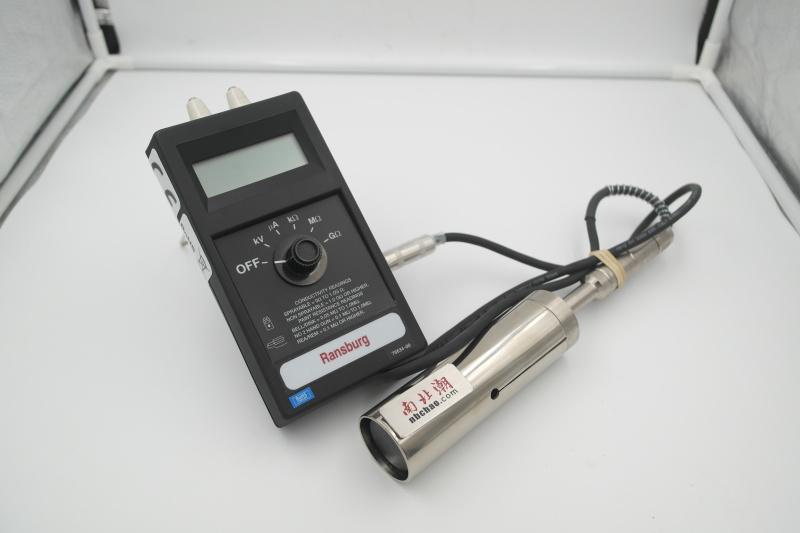

绝缘电阻仪测量橡胶垫体积电阻率的基本原理，源于材料在直流电场作用下的电荷迁移特性。将橡胶垫试样置于特定电极系统之间，施加规定直流电压后，测量通过试样内部的泄漏电流。体积电阻率定义为沿样品厚度方向单位体积的电阻值，其物理意义在于表征材料阻止电荷在其内部流动的能力。针对橡胶这类高分子复合材料，其体积电阻率数值可能跨越106至1016 Ω·cm量级，受填料种类、硫化程度、环境温湿度等多因素影响显著。测量时需确保电极与样品紧密接触，消除表面漏电流对体积测量的干扰。

在可靠测量条件下，体积电阻率(ρᵥ)可通过下式计算：
ρᵥ = Rᵥ × (A / t)
其中Rᵥ为测得的体积电阻(Ω)；A为有效电极面积(cm²)；t为试样厚度(cm)。需要注意的是，对于高阻材料（大于10¹⁰ Ω），测试电压选择须兼顾电场强度不使试样击穿。行业通用做法是施加100 V或500 V直流电压，并保持1分钟电压施加时间，待电流稳定后读取数值。

制备与预处理

橡胶垫样品必须经过标准化预处理，以消除表面吸附、残余应力等因素的影响。首先从成品橡胶垫上裁取方形或圆形试样，边长或直径不小于100 mm，厚度为原始垫片厚度（通常2 mm至10 mm）。取样位置应避开边缘10 mm区域，避免边缘效应引入误差。样品表面需用无水乙醇擦拭，去除油污和杂质，随后在23±2℃，相对湿度50±5%的环境下调节至少24小时。对硫化程度不一的橡胶，可额外进行60℃、2小时的干燥处理，确保内部水分含量低于0.1%。

厚度测量需沿试样中心区域均匀取5个点，取算术平均值作为t值。测量工具推荐使用千分尺，精度达到0.01 mm。若样品厚度不均匀（偏差超过5%），应磨平或更换试样。表1展示了常见橡胶垫预处理后的标准条件参数。

电极系统与配置

电极系统通常采用三电极配置，包括测量电极、保护电极和高压电极。保护电极的作用是收集沿样品表面的泄漏电流，使其不流入测量电路，从而确保只有通过试样体积的电流被测量。测量电极为圆形，直径50 mm（有效面积约19.63 cm²），保护电极与测量电极之间留有1 mm至2 mm等距离间隙。高压电极尺寸大于测量电极，通常为直径100 mm平板，覆盖整个试样区域。电极材质应为不锈钢或黄铜，表面经镜面抛光处理，粗糙度Ra不大于0.8 μm。

电极与样品接触面可涂敷导电银胶或铺设软金属箔，以减少接触电阻。对于较硬的橡胶垫，可施加一定压力（如10 N/cm²）确保紧密贴合。电极之间绝缘电阻应高于仪器本身量程一个数量级，通常绝缘电阻大于10¹⁴ Ω。电极引线需使用屏蔽电缆，以减小电磁干扰对高阻测量的影响。保护端必须可靠接地，避免浮空。

程序与步骤

测量前，绝缘电阻仪应开机预热30分钟以上，使内部电路稳定。将试样放置于高压电极之上，依次安装测量电极和保护电极，确保各电极对中且与试样平整接触。接通电源，设置电压为100 V（适用于体积电阻率小于10¹² Ω·cm的材料）或500 V（适用于高阻材料）。启动“测试”键后，仪器自动进行极化过程。此时观察电流读数，初始时刻电流往往较大（由极化电容充放电引起），随后逐渐衰减并趋于稳定。通常等待60秒后记录电流值，若1分钟内变化仍超过5%，可延长等待时间至180秒。

记录体积电阻Rᵥ后按公式计算体积电阻率。每个样品应至少测量三次，每次测量间隔至少30分钟，并取算术平均值作为最终结果。若三次测量结果的相对偏差超过15%，需检查电极接触状况并重新测试。表2给出不同橡胶垫常见测量结果范围作为参考。

影响因素与校正

橡胶垫体积电阻率测量结果的准确性受多方面因素影响。温度每升高10℃，体积电阻率可能下降一个数量级，因为热激发使载流子浓度增加。湿度超过70%时，样品表面会形成水膜，导致表面漏电流显著增大，从而低估体积电阻率数值。因此必须在标准环境条件下测量，或记录实际温湿度值进行校正。此外，施加电压的极性方向（正或负）对某些极性橡胶（如丁腈橡胶）有明显影响，推荐采用正负极性交替测量取平均的方法。

仪器自身精度也是关键因素。绝缘电阻仪的测量量程应与样品电阻匹配，建议使用量程至少高于样品电阻一个数量级的仪器。定期使用标准电阻（如10¹² Ω）进行校准，确保仪器误差不超过±5%。对橡胶垫而言，若测试电压过高可能引发局部击穿，这时观察到的电流会突然增大且不可恢复。一旦发生击穿，应废弃该试样并进行检查。

数据处理与报告

最终计算体积电阻率时，有效电极面积A按实测电极直径换算。若使用50 mm直径测量电极，则A = π × (2.5)² ≈ 19.63 cm²。代入公式后，结果以科学计数法表示，保留两位有效数字。例如某丁腈橡胶垫测得的体积电阻率为3.4×10¹² Ω·cm。当测量结果在10¹⁰ Ω·cm以下时，需注意可能是材料本身导电填料含量较高所致，应结合填料配方解析数据合理性。

完整的测试报告应包含：样品描述（材质、批次、厚度）、预处理条件（温度、湿度、时间）、测试参数（电压、电极尺寸、极化时间）、环境条件（测试时的温湿度）、三次测量结果及平均值和相对偏差。如有异常数据（如与期望值相差超一个数量级），应注明原因。报告中不得出现“最佳”或“最适用”等主观评价词汇。

安全操作与注意事项

使用绝缘电阻仪测量高阻材料时，虽然电流微小，但高压端仍存在人身安全风险。操作人员在接触高压电极前，必须确认设备已放电完毕，通常等待30秒以上。设备应具备自动放电功能，且放电指示灯灭后方可操作。测试过程中不可触摸试样或电极引线。此外，试样表面不应存在导电污染颗粒，否则会引起短路或非正常读数。

长期未使用的仪器开机前应进行绝缘检查：用兆欧表检查电源线对机壳绝缘电阻大于20 MΩ。若测量环境存在强电磁场（如变频器附近），应选用屏蔽室或远离干扰源。橡胶垫在测量后有时表面会残留极化电荷，影响下次测量，可短接电极数十秒释放电荷。
