在涂料施工中，湿膜厚度（WFT）的测量是预防返工和涂层失效直接、有效的手段之一。施工人员、检验员和规范制定者只要掌握湿膜厚度的计算、测量和验证方法，就能在涂层固化前确认膜厚是否达标。本文系统讲解湿膜厚度的计算逻辑、测量方法及实际应用要点，帮你从源头控制涂层质量。
为什么要在施工时测量湿膜厚度？
涂层涂得太薄或太厚，理想的发现时机是施工过程中，而不是等它干燥固化之后。实时测量湿膜厚度，可以让施工人员迅速调整喷涂手法、喷枪参数、移动速度、搭接幅度等变量。
一旦涂层固化后再修正厚度问题，往往意味着额外的人工成本、表面污染风险，甚至可能影响附着力和整体涂层完整性。施工时花30秒做一次湿膜检查，可能省下后续数小时的返工时间。
湿膜与干膜：为什么两者不同？
湿膜中含有溶剂或水，这些挥发性成分在干燥和固化过程中会蒸发，导致膜厚下降。因此，湿膜厚度通常大于固化后残留的干膜厚度（DFT）。
湿膜与干膜之间的关系，主要取决于涂料的体积固含量——即液体涂料中最终留下形成固体膜的部分。这一数据通常可以在涂料制造商的技术数据表（TDS）中找到。
关键点：必须使用体积固含量，而非重量固含量。
重量固含量衡量的是质量，不是体积，不能用于准确的厚度换算。用错数值会导致显著的厚度误差。
如何计算目标湿膜厚度
公式一：涂料直接使用（不加稀释剂）
当涂料从容器中取出直接施工、不做稀释时：
WFT = DFT ÷ (SV ÷ 100)
其中：
WFT = 湿膜厚度
DFT = 目标干膜厚度
SV = 涂料的体积固含量（%）
示例：目标干膜厚度100微米，体积固含量60%
WFT = 100 ÷ 0.60 = 167微米
公式二：加入稀释剂后的涂料
加入稀释剂会增加液体体积，但通常不增加固体成分。混合后的有效体积固含量降低，因此需要更高的湿膜厚度才能达到相同的干膜厚度。
WFT = DFT × (1 + t) ÷ (SV ÷ 100)
其中：
t = 稀释剂相对于涂料体积的比例（例如10%稀释剂 = 0.10）
示例： 目标干膜厚度100微米，体积固含量60%，加入10%稀释剂
WFT = 100 × 1.10 ÷ 0.60 = 183微米
重要提示：以上计算假设稀释剂不贡献任何体积固体。如果加入的是含固体或树脂的添加剂，结果会有所不同。
实际案例：重防腐环氧涂料施工
某施工人员需要使用体积固含量为65%的环氧涂料，达到150微米（6密耳）的干膜厚度。为改善喷涂流动性，加入了10%的稀释剂。
计算过程：
目标DFT：150微米
体积固含量：65%（0.65）
稀释剂加入量：10%（0.10）
WFT = 150 × 1.10 ÷ 0.65 = 165 ÷ 0.65 ≈ 254微米
结论：施工人员应将湿膜厚度控制在约250–260微米，以确保固化后达到150微米的干膜目标。
稀释后的涂料为什么容易"骗人"？
加入稀释剂增加了液体体积，却没有增加固体成分。这意味着要达到相同的干膜厚度，需要更多的湿膜涂料。
如果不做相应调整，溶剂挥发后留下的膜层会比规定值更薄，可能导致针孔、防腐性能下降，甚至涂层早期失效。因此，在使用稀释涂料时，湿膜厚度的测量尤为关键。
如何测量湿膜厚度
目标湿膜厚度确定后，接下来就是在施工过程中进行检测。
湿膜厚度测量的标准工具是湿膜梳（缺口 gauge）。它简单、便宜，能在施工时立即给出厚度范围。
湿膜梳的使用方法

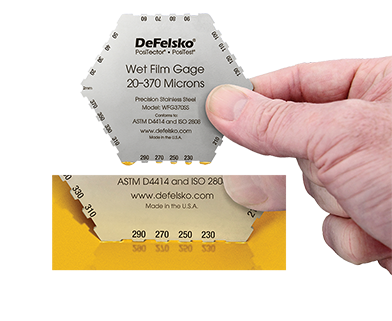

湿膜梳是一块带有不同高度校准缺口的铝制、塑料或不锈钢板。
操作步骤：
涂覆涂料
立即将湿膜梳垂直、平稳地压入湿膜中
垂直向上提起，避免拖拽或摇晃，以免扰动涂料导致读数不准
找出被涂料覆盖的最高缺口，以及下一个未被覆盖的更高缺口
湿膜厚度即介于这两个数值之间
示例： 如果8密耳的缺口沾有湿漆，而10密耳的缺口干净，则湿膜厚度在8–10密耳之间。
湿膜梳并非精密仪器，但用于判断大致湿膜厚度非常实用，尤其适合尺寸或几何形状受限的部件。
使用湿膜梳的注意事项
仅在光滑、无异常的表面上使用
在曲面上测量时，沿曲面轴线方向（即曲线长度方向）测量，而非横向
干燥极快的涂料可能在测量前已开始固化，导致读数不准
每次测量后立即清洁湿膜梳，防止涂料堆积
参考ASTM D4414标准，了解缺口式湿膜厚度测量的标准程序
湿膜厚度只是估算，何时需要验证干膜？
湿膜检查对过程控制非常有用，但它仍然只是对最终干膜厚度的估算。实际结果可能受以下因素影响：
涂料收缩特性和固化机理——有些涂料固化时收缩更明显
基材纹理和表面粗糙度——锚纹深度会影响有效膜厚
施工方法和技巧——喷涂模式、搭接、喷枪距离都会造成差异
稀释和混合精度——现场混合比例可能不够精确
部件几何形状和边缘效应——边缘、角落和焊缝处的膜厚往往不同
流平和流动——对粉末涂料尤为重要，因其在固化过程中会流动
何时测量固化后的干膜厚度
对于关键应用——尤其是钢结构、浸没环境或对干膜厚度公差要求严格的规范——应始终在固化后使用适当的干膜测厚仪和相关标准确认最终干膜厚度。
施工中的湿膜测量 = 过程控制
固化后的干膜测量 = 验收验证
两者目的不同，但都是质量保证的必要环节。
常见问题解答
问题1：体积固含量在哪里找？
通常列在涂料制造商的技术数据表（TDS）中，常在物理性能表格里。
问题2：可以用重量固含量代替吗？
不可以。重量固含量不能替代体积固含量用于湿膜/干膜厚度计算。两者衡量的是不同属性，混淆会导致错误结果。
问题3：稀释一定会降低干膜厚度吗？
如果湿膜厚度不变，稀释通常会导致干膜厚度降低，因为固体被额外的溶剂体积稀释了。要在稀释后达到相同的干膜厚度，需要比未稀释时更高的湿膜厚度。
问题4：湿膜读数偏离目标怎么办？
立即调整喷涂手法、喷枪参数、速度或搭接。这正是测量湿膜的意义所在——在问题还容易解决时就发现它。
问题5：应该测多少个湿膜读数？
遵循项目规范。一般建议在涂覆区域的多个位置测量，以反映施工差异。边缘、角落和焊缝附近通常需要额外关注。
总结
在施工过程中测量湿膜厚度，是防止代价高昂的返工和涂层失效的简单而有效的方法。无论是使用计算器、参考图表，还是手动套用公式，目标都是一致的：确认所涂覆的材料足以达到规定的干膜厚度。
