现代环境 FORD-4 4号福特杯 粘度范围49~220cst

4号福特杯FORD-4是现代环境生产的阳极氧化铝4号福特杯，4号福特杯FORD-4的粘度范围为49~220cst，流出时间为20~100s。现代环境4号福特杯是根据ASTM D1200标准设计制造的，并且出厂前有进行校正。

福特杯简介

FORD福特杯用于测定清漆、喷漆、色漆等牛顿型流体的粘度。通过在FORD福特粘度杯内装满清漆、喷漆、色漆等待测流体，计算流流体从福特杯标准孔流出的时间。福特粘度杯测定法在油漆、涂料以及稀粘度的测定可谓业内所推崇，当然，这也限于牛顿型流体以及相近似的粘度测定。如果需要获得重现性更好的测定结果，则需要正确选用合适的测量范围粘度杯型号。

注意：福特粘度杯并不适用于测量那些高粘度和膏状物的物理粘度。

另外，对于测量化工原料粘度而言，用户在使用福特粘度杯切记根据相关安全规定进行操作，特别是与待测化工原料有接触的任何安全问题都需要重视。

4号福特杯FORD-4特色

上海现代生产的福特粘度杯都是基于ASTM D1200标准而生产的，采用阳极氧化铝作为杯体，黄铜漏嘴。这样的设计能够具备良好的耐腐蚀及耐溶剂性能，在经常使用和清洗下也能经受磨损。杯体形状并非采用ASTM D1200建议的外形样式，而是采用类似于ISO粘度杯那样的设计，这样的设计清洗和放置都会更加方便。每一个福特粘度杯在出厂的时候都经过了标准油校正。如果由于客户原因造成的漏嘴松动或者取出，应根据ASTM D1200标准规定重新校准后方可使用。

操作方法

1.测定应在不通风、无急剧温度变化的室内进行，室温应控制在22～28℃之间。

2.用FORD-2/FORD-4/FORD-5号福特杯进行测定时，样品温度应为25℃或采用客户间协商温度。试验过程中温度漂移应保持最小，且不可超过±0.2℃。

3.试验物料的样品应为目视均相物，且无任何异物或空气泡。

4.使样品温度稍低于所要求的测定温度，然后将1品托罐内装满2/3的样品在往复振荡机上剧烈地搅拌10分钟。搅拌后使样品静置不受干扰，并进一步将样品温度调节到所要求的温度。10分种后开始测定粘度。

5.使用适当的支架使粘度杯杯口处于水平位置。

6.用手或橡皮塞堵住漏嘴，杯中倒满测试样品。

7.用一块干净平整的玻璃片从杯子边缘沿杯口向内平移，将多余的样品刮至外槽中，并封闭住杯口。如果不用玻璃片则可用直尺沿杯口刮去多余样品。

8.先打开漏嘴（移去手或橡皮塞），然后水平移开玻璃片同时开始计时，并用温度计测定样品流束的温度。如果不用玻璃片则打开漏嘴的同时进行计时。

9.当流束线出现第一次断流时停止计时并读取计时秒数（准确到0.2秒），同时确认温度漂移符合规定（不超过±0.2℃）。

10.重复测定三次，每次用同一物料的新样品。三次测定的平均值作为该样品的流出时间，按前述公式计算粘度。

11.每次测定后，要用合适的溶剂和软毛刷清洗杯子。任何情况下都不要用金属清洗工具与杯体相接触。需要特别细心清洗漏嘴孔，以免任何残膜沉积在内壁上或造成内壁划痕。

在室温变化的环境中做测定，FORD-2/FORD-4/FORD-5号福特杯需要使用恒温控制套。

注意事项

1.试验方法的重现性取决于：流杯的尺寸精度、测量时的温度、流体的牛顿特性。

2.为保持福特粘度杯的准确性，清洁工作要及时，使用和收藏应轻拿轻放，避免碰跌。使用一定时间后应按ASTM D1200规定对杯子进行校准。校准核对频度取决于杯子的使用频率以及用户对杯子的保护程度。建议用户每年送制造厂或相关机构作一次校准。

3.ASTM D 1200对福特杯的精密度有如下说明：

重复性：同一操作者在不同时间测得的二个结果，如果它们的差值大于8%，则认为可疑。

再现性：不同操作者在不同实验室测得的二个结果，如果它们的差值大于20%，则认为可疑。

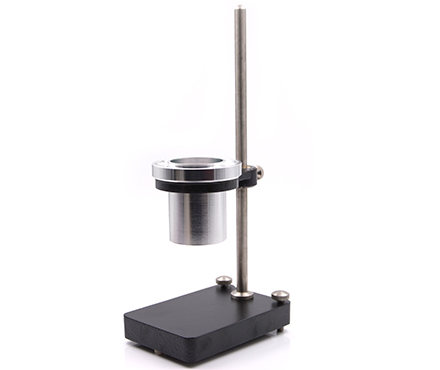

产品实拍图

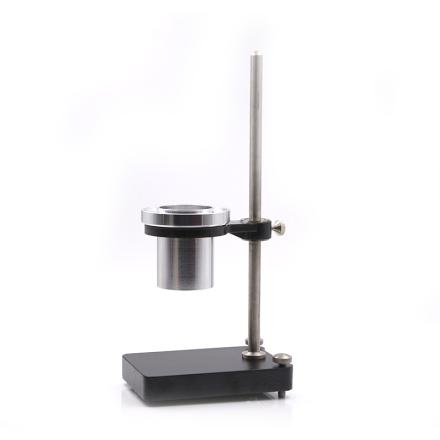

商品展示图

	FORD-4 福特粘度杯

南北潮商城 致力于为实验室检测仪器采购提供一站式解决方案。用户可通过行业、标准、品牌、品类及参数选型工具快速选型。所售仪器依据高中低端等级经层层品检严选，明码实价。用户可自行下载报价单、电子合同和公对公付款通知单，从精准选型、自动化采购到售后维护一体化，南北潮提供全流程专业服务，助力精准检测。

我们致力于以“互联网+”模式，推动行业交易服务的规范化与透明化，并以正品、实价，做业内倍受信任的仪器商城为宗旨。
