慧诺 JTM-P300-GH1 小型卷材喷涂机 300mm宽幅 喷涂收卷烘道一体

产品概述

本设备针对有效宽度 300mm 卷材，设计一套放卷→喷涂→烘干（1 米烘道）→收卷一体化简易生产线，主要实现卷材表面基础喷涂与烘干收卷。设备加装防飞溅防护，保证生产环境干净，整体结构简单、好用、成本低，满足基础批量生产使用。

适用范围

适用于宽度≤300mm的各类卷材（薄膜、纸张、金属箔等）表面基础喷涂，可使用水性、油性常规涂料。采用 1 米热风烘道，满足中低温快速烘干，适合喷涂精度要求不高、追求简单好用的生产场景。

产品特点

• 结构简化，只保留放卷、喷涂、烘干、收卷核心功能，降低加工与使用成本。

• 加装实用防护结构，挡住涂料飞溅，不污染设备与环境，结构不复杂。

• 不用专业调试，普通工人就能上手，维护、检修方便。

• 选用成熟通用配件，设备连续运行稳定，故障少，满足基础产能。

工艺流程

原料卷材→放卷→喷涂（带防护）→1 米烘道烘干→收卷→成品卷材

产品结构配置

1. 放卷机构

1）立式放卷，由放卷轴、支架、导向辊组成，钢材防锈处理；卷轴可快拆，换料方便。导向辊包胶，不伤卷材表面。

2）卷轴内径 76mm；手动夹紧防打滑；可自动张力控制；人工调导向，保证对中喷涂。

2. 喷涂机构（带防护）

1）简易喷涂系统，含雾化喷枪、5L 料桶、输送管、支架；重点做防飞溅防护，保持设备与环境清洁。

2）喷枪雾化满足基础喷涂，喷嘴适配 300mm 宽，可手动清洗；流量手动调节；喷嘴高度可调，保证涂层均匀。

3）防护配置：

透明防护罩：全覆盖喷涂区，前后留卷材口，装毛刷挡飞溅，可拆洗。

底部接料盘：收集溅料，定期清理。

喷嘴护套：定向喷涂，减少两侧飞溅，易更换。

3. 烘干系统（1 米烘道）

1）封闭式 1m 长烘道，内装加热管与风机，外包保温棉。

2）鼓风循环加热，温度室温 +～200℃可调；内部不锈钢网带输送，速度与整机同步；停留时间约 0.3–1 分钟；外部保温减少热量损失。

4. 收卷机构

1）立式收卷，与放卷对称，含卷轴、支架、压辊，卷轴可快拆取成品。

2）卷轴规格同放卷，手动夹紧；带自动张力与简易纠偏；压辊保证收卷紧实、无皱。

5. 控制系统

1）纯手动控制，无复杂 PLC，集中设置开关、温控旋钮、速度旋钮。

2）分别启停放卷、喷涂、烘干、收卷；手动调温度与速度，操作直观，不用设参数。

商品展示图

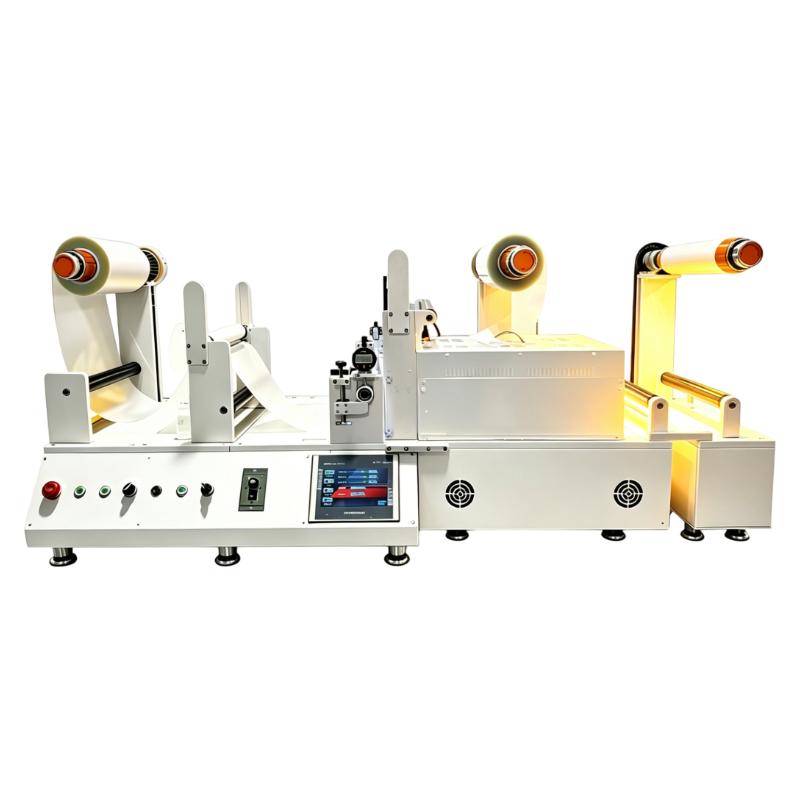

	JTM-P300-GH1 小型卷材喷涂机
