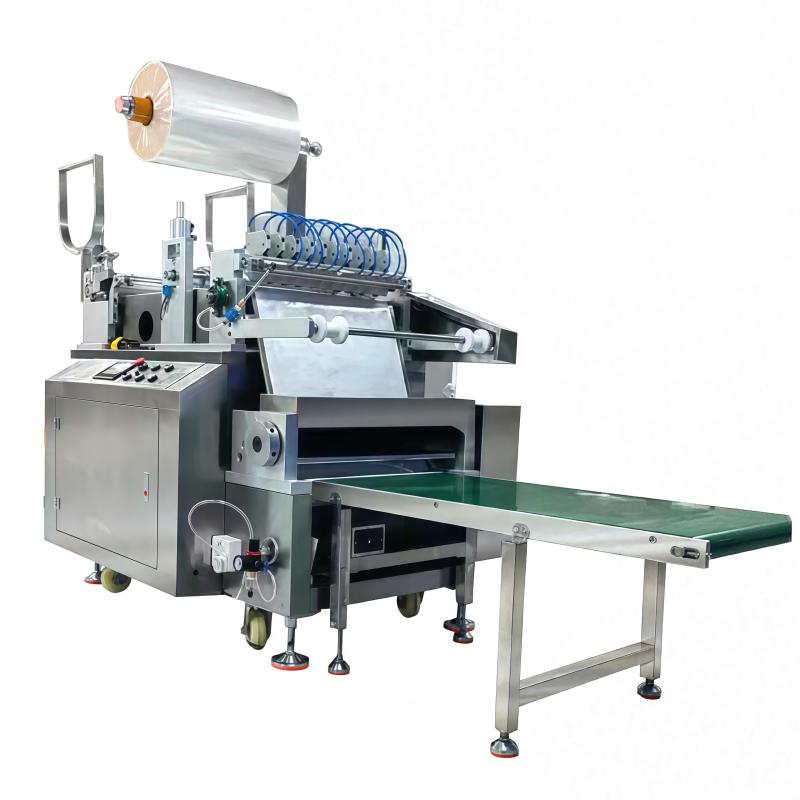

慧诺 JTM-Y300-UV01/JBAFHSQ 卷对卷连续式涂布UV固化分切一体机高清大图

慧诺 JTM-Y300-UV01/JBAFHSQ 卷对卷连续式涂布UV固化分切一体机涂布精度±0.005mm

Name: 慧诺 JTM-Y300-UV01/JBAFHSQ 卷对卷连续式涂布UV固化分切一体机 涂布精度±0.005mm
Brand: 慧诺
SKU: NB051569
Price: 160000.0 CNY
Availability: PreOrder

核心参数为涂布精度±0.005mm和面密度误差≤±1.5%，该仪器集成自动上料搅拌与滚刀分切，支持定长裁切，LED-UV固化波长365nm，无抖动运行。

品　牌

编号：NB051569

慧诺

型　号

JTM-Y300-UV01/JBAFHSQ

库　存

正在载入库存信息…

价　格

160000.0

点我砍价

促　销

联系客服

加入购物车

对比

慧诺旗舰店

慧诺授权证书

自助选型

输入参数选型

资料查阅

参数报价单电子合同视频宣传册

大家还买了什么

正品承诺

详细介绍
规格参数
晒单评价

JTM-Y300-UV01/JBAFHSQ

卷对卷连续式涂布UV固化分切一体机

慧诺JTM-Y300-UV01/JBAFHSQ卷对卷连续式涂布UV固化分切一体机，有效涂布宽度300mm，最低上胶厚度0.01mm，涂膜厚度精度±0.005mm，面密度误差≤±1.5%。集成自动上料搅拌、放卷、涂膜、覆膜、LED-UV固化（主峰波长365nm）及滚刀分切，分切宽度10~300mm可调。PLC控制，收放卷带张力与纠偏，适用无纺布、棉布、PE膜等基材。

设备概述

本设备为卷对卷连续式涂布UV固化分切一体机，在原JTM-Y300-UV0.5小型连续涂布机基础上进行功能升级，集成自动上料搅拌系统与滚刀分切模块，实现从原料到成品的连续化生产。

工艺流程

自动上料（带搅拌混合）→ 放卷 → 涂膜 → 覆膜 → UV固化 → 滚刀分切

产品特点

有效涂布宽度300mm，挡板可调，适配贴剂卷材标准幅宽
最低上胶厚度0.01mm，涂膜厚度精度±0.005mm，面密度误差≤±1.5%
LED-UV固化，主峰波长365nm，固化面积1000×300mm
滚刀式横切，分切宽度10~300mm可调，可一次性分切多条
支持定长裁切或连续分切，伺服控制定位准确
螺杆泵/齿轮泵定量供料，带动态过滤器，防止颗粒堵塞
涂布头不锈钢材质，符合医药卫生要求
收放卷配备张力控制与纠偏系统
PLC集中控制，触摸屏人机界面
适用无纺布、棉布、PE膜、离型膜等基材

产品应用

用于热熔胶等贴剂卷材的涂布制样与连续化生产。可在无纺布、棉布、PE膜、离型膜等基材上进行涂布、覆膜、固化与分切，满足多领域的制样与批量化生产需求。

商品展示图


	JTM-Y300-UV01/JBAFHSQ 卷对卷连续式涂布UV固化分切一体机

对比

规格参数Specs

型号	JTM-Y300-UV01/JBAFHSQ
涂布方式	辊压刮涂
涂布工序	自动上料→放卷→涂膜→覆膜→UV固化→滚刀分切
有效涂布宽度	300mm（挡板可调，适配膏药卷材标准幅宽）
涂布辊直径	φ50mm
背辊直径	φ150mm
最低上胶厚度	0.01mm（可按需调整）
涂膜厚度调节分辨率	0.001mm，数显千分表实时显示
涂膜厚度精度	±0.005mm（贴剂浆料工况下）
涂布面密度误差	±1.5%（不含卷材边缘异常区域，含无纺布 / 铝箔基材）
涂布运行速度	1~5m/min，正反转无级变频调速
导辊幅宽	300mm，高精度重载轴承，运行无抖动，涂布无漏涂、厚薄不均
搅拌罐容积	适配工艺需求（建议30L）
搅拌方式	电动搅拌，带搅拌扇叶
搅拌电机功率	适配选型
供料方式	螺杆泵/齿轮泵定量输送
过滤装置	配备动态过滤器，防止颗粒堵塞涂布头
控制方式	流量可调，与涂布速率联动控制
料筒材质	不锈钢，符合医药卫生要求
复合装置	配备
覆膜辊宽度	≤300mm
轴承	高精度、重载型轴承，确保运行平稳
覆膜方式	压合覆膜，压力可调
UV固化面积	长1000mm × 宽300mm
UV固化灯源	LED
UV光主峰波	365nm
UV光固化波长	350-450nm
分切方式	滚刀式横切
分切宽度范围	10~300mm 多规格可调，可一次性分切多条膏药卷材
分切刀组	高速圆滚刀，硬质合金刀刃，耐磨耐用，适配膏药卷材连续分切
纵切方式	气刀/圆刀纵切，可安装多把竖切刀
分切精度	伺服控制，定位准确
分切模式	可设定定长裁切或连续分切
刀辊结构	滚刀辊+挤压辊组合
控制系统	PLC集中控制，触摸屏人机界面
张力控制	放卷、收卷均配备张力控制
纠偏装置	收放卷配备纠偏系统
伺服系统	关键工位采用伺服驱动
操作方式	手动/自动切换，状态显示，速度设定
适用基材	无纺布、棉布、PE膜、离型膜等
适用浆料	水凝胶、巴布膏、热熔胶等贴剂浆料
电源	三相220V/380V（根据现场配置）
外形尺寸	（长3000mm宽800mm1600mm高）以实际定制为准
设备重量	2t（以实际定制为准）

慧诺 JTM-Y300-UV01/JBAFHSQ 卷对卷连续式涂布UV固化分切一体机包装清单Detail

名称	型号	说明书	画册	操作说明书	清单
卷对卷连续式涂布UV固化分切一体机	JTM-Y300-UV01/JBAFHSQ				设备整机×1、千分表x2、电源线×1、自动上料系统x1、滚刀x1、紫外固化模块x1、保修卡&说明书x1、合格证x1 【注意】因厂家包装可能更新或升级，详细包装清单以厂家最新标配为准。
