慧诺 JTM-P500-GH01/HSQ 连续式自动喷涂烘分切一体机 连续式喷涂机 有效幅宽500mm 热风循环加热烘干

设备概述

本设备为微型卷材自动喷涂涂布机，专为卷筒类基材的涂布试验与小批量生产而设计。设备集放卷、喷涂、烘干、分切功能于一体，适用于将液体涂料或粘合剂均匀涂布于卷材表面，并按指定尺寸完成分切。成品分切尺寸固定 250mm×80mm

一、各单元技术规格

（一）放卷单元

型式：单工位

放卷轴：气胀轴（3英寸）

放卷张力控制：伺服张力控制器，自动恒张力控制

纠偏装置：纠偏精度 ±1 mm

（二）喷涂单元

涂布方式：自动喷涂

喷头类型：自动喷枪（可选配多喷头组合）

供料系统：304不锈钢供料罐，带搅拌功能，防止涂料沉降

供料控制：精密计量泵/压力罐供料，流量可调

（三）烘干单元

型式：立柱拱桥式或隧道式

烘干方式：热风循环加热

内胆材质；SUS304不锈钢

保温层：≥50 mm硅酸铝保温棉

（四）分切单元

分切方式：圆刀/平刀纵切+横切

分切尺寸：25 cm × 8 cm（以客户定制为准）

分切长度精度：±1 mm

分切宽度精度：±1 mm

分切速度：与涂布速度匹配（0~5 m/min）

刀片材质：优质合金钢/硬质合金

废边收集：配备废边自动收卷或吹送收集装置

（五）收卷单元

型式：单工位

收卷轴：气胀轴（3英寸）

收卷张力控制：自动恒张力控制

收卷整齐度：≤ ±1 mm

（六）传送带输出单元

传送速度：与主机联动，同步可调

传送带材质：防滑耐磨PVC/特氟龙

出料方式：分切后片材经传送带输出至收集台

二、控制系统

控制系统：PLC可编程控制器 + 触摸屏人机界面

操作方式：手动/自动切换

参数设定：涂布速度、喷涂参数、温度、张力等均设定

安全保护：急停开关、过载保护、超温报警保护

三、设备环境要求

环境温度：10~40℃

相对湿度：≤85% RH（无凝露）

气源：压缩空气 0.5~0.7 MPa（如设备含气动元件）

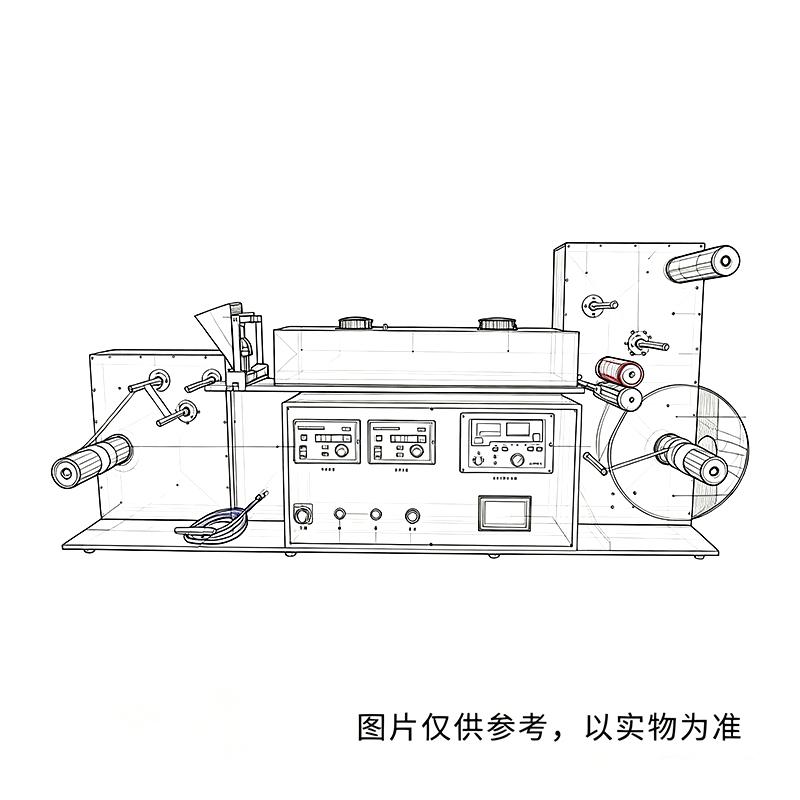

商品展示图

	JTM-P500-GH01/HSQ 连续式自动喷涂烘分切一体机
