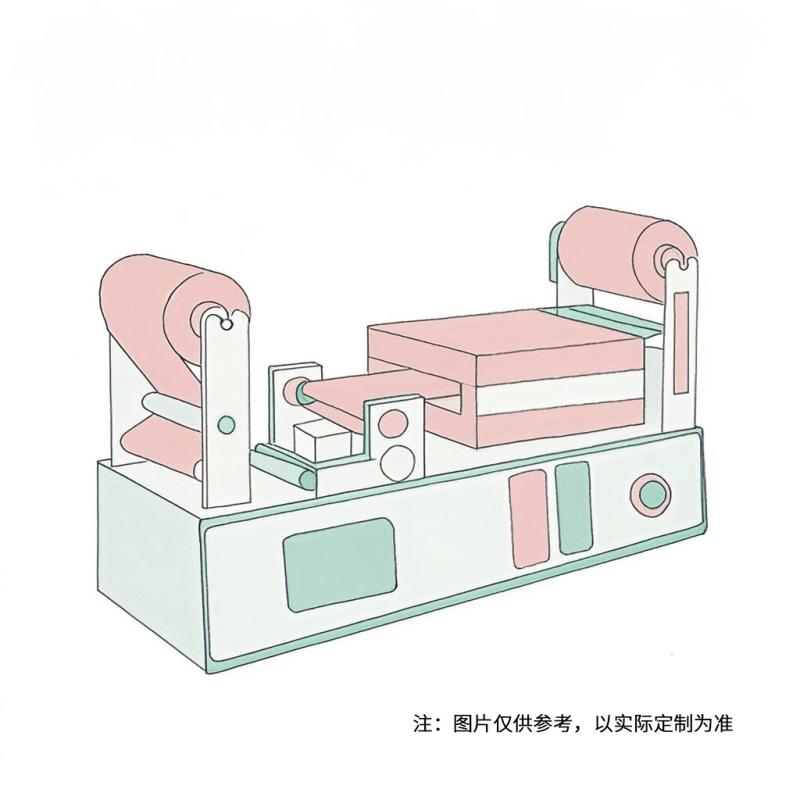

慧诺Rdr-300/UV1.5 实验室卷对卷涂布机 UV双辊辊涂 双层LED固化自动纠偏 300mm

有效涂布宽度

300 mm

涂布方式

双辊辊涂（双辊涂头）

涂布工序

放卷 → 自动纠偏 → 双辊精密涂布 → UV-LED固化（上下同时照射） → 收卷

涂布速度

1～10 m/min（可调）

适用基材

薄膜、纸张、无纺布、金属箔等柔性卷材

涂布厚度范围

湿膜 0.005～0.3 mm（可调）

涂布精度

±3%

UV固化方式

LED冷光源，上下双层布置

UV灯箱长度

1500 mm（有效照射区）

LED灯组配置

上下各3组，共6组；独立可调光强

LED波长

365nm / 385nm / 395nm（可选）

LED光强范围

～20 W/cm²（可调）

收放卷方式

气胀轴，自动张力控制

放卷方式

气胀轴，3英寸

最大放卷直径

φ300 mm

最大收卷直径

φ300 mm

张力控制

自动恒张力控制，配纠偏系统

过辊材质

特氟龙不粘胶辊 / 铝合金硬质氧化

涂布胶辊

PU胶辊，φ150～220 mm，辊面精密研磨

定量钢辊

镀硬铬钢辊，表面粗糙度Ra≤0.4μm

辊距调节

手动/电动调节，刻度显示，精度0.01mm

刮刀系统

轴向运动式刮刀，提高涂层均匀性

清洗方式

辊体快拆结构，便于清洗换色

灯箱有效长度

1500 mm

上下灯组

上层3组 + 下层3组 = 6组

波长选项

365nm / 385nm / 395nm / 405nm

单组光功率

10～22 W/cm²（可调，视灯型）

光强调节方式

每组独立可调光强（0～100%）

光照均匀性

优于±5%

冷却方式

风冷（视功率需求）

散热系统

隔离抽风设计，减少对基材的热影响

主控

PLC可编程控制器

控制方式

触摸屏

人机界面

彩色触摸屏

控制功能

速度设定、辊距调节、LED光强调节（每组独立）、温度监控、报警提示

参数存储

支持多组工艺配方存储与调用

安全保护

急停、过载保护、安全光幕（可选）、LED过温保护

电源

380V，50Hz，三相五线制

设备总功率

约 15～25 kW（含UV电源）

外形尺寸

约 6000×1200×2000 mm（L×W×H）
