慧诺 HN-SZ05 双轴万能拉力试验机 量程5N 分辨率0.1mN 7寸触摸屏

产品简介

本方案基于 HN-SZ05 液晶显示电子万能试验机，针对 3D 打印自由几何梁（材料为光固化工程树脂） 的力学性能测试需求进行定制升级。试验时先在 X 轴方向 施加设定载荷，再在 Y 轴方向 持续施加另一方向载荷，以获取自由几何梁在双轴复合受力状态下的力-变形特性、刚度及失效行为。

适用试样：光固化工程树脂 3D 打印梁、自由曲面/自由几何截面梁、微型结构件等。

产品特点

• 微力高分辨测量：力传感器量程约 5N，分辨率达到 0.1 mN，可稳定识别约 1 mN 的最小测试力

• 双轴独立加载：配置 X、Y 两个正交加载轴，满足"先 X 轴手动施力、再 Y 轴施力"的测试工艺

• 液晶全图显示：7 寸液晶触摸屏实时显示双轴力值、Y位移、试验曲线等

• 软件控制：专业测试软件支持自定义加载路径、数据自动采集与存储

• 小尺寸试样适配：配套试验夹具

• 过载保护与断电记忆：力值过载自动保护，参数掉电记忆

仪器功能

X 轴方向单轴预加载

Y 轴方向持续加载

双轴组合加载试验

实时绘制 力-位移曲线

最大力、抗拉/抗压强度、刚度、定变形力、定力行变形等计算

试验结果输出：最大力值、位移、弹性模量估算、曲线数据等

主机及加载系统说明

1. 加载框架：X、Y 两轴正交布置，刚度大、变形小，保证双轴加载同轴度。

2. 驱动系统：采用高精度电机 + 精密滚珠丝杠副，运行平稳、低噪音，具备过流、过压、过载保护。

3. 力传感器：两只微力传感器，单只额定量程 5N，分辨率 0.1mN，分别独立测量 X、Y 向载荷。

4. 夹具系统：配置微型梁专用夹具，可根据 3D 打印自由几何梁的外形定制夹持端，减少装夹应力集中。

5. 控制系统：数字控制系统，支持力控/位移控切换，可编程设定"X 先加载 → Y 持续加载"的加载路径。

6. 软件系统：液晶触摸屏 ，实时显示位移曲线，自动计算。

商品展示图

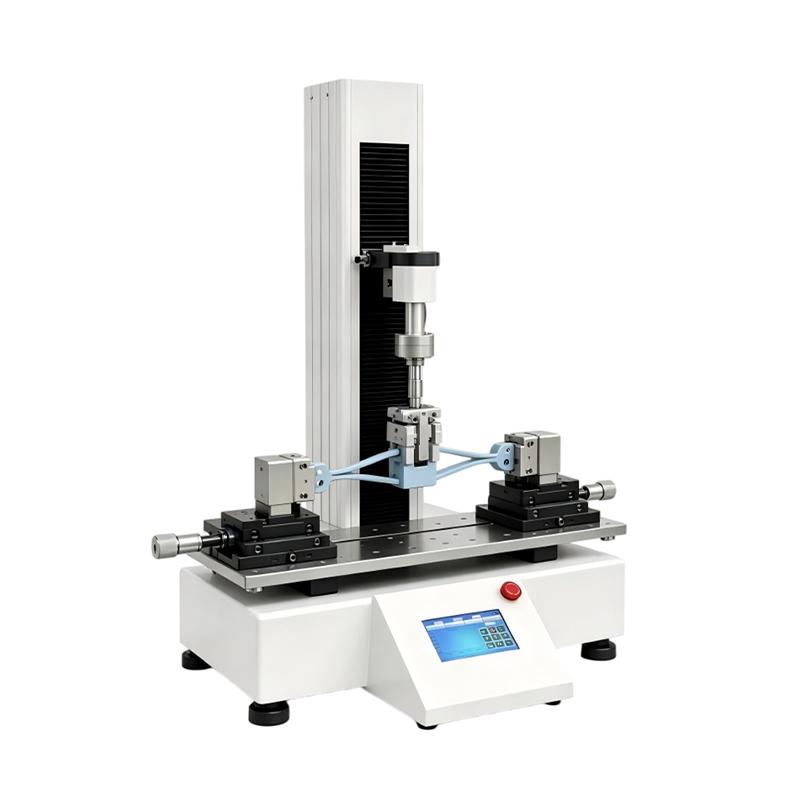

	HN-SZ05 双轴万能拉力试验机
