慧诺 JTM-PDLC300-LAB 实验室卷对卷涂布机 PDLC调光膜合膜设备 有效幅宽≤300mm

设备概述

本设备为 PDLC（聚合物分散液晶）调光膜合膜设备，采用立式结构：上、下两层光学级 ITO-PET 分别放卷，液晶-预聚物浆料经长线形加注料嘴加注于两膜之间，经压印辊对辊压合定型，形成三合一调光膜后向下出料。

设备涵盖上胶（液晶灌注）与合膜（对辊压合）两道核心工序，并配置厚度检测，适用于 PDLC 调光膜实验室小批量试制与工艺开发。有效幅宽 ≤300 mm，线速度 1–5 m/min。后续 UV 固化与收卷由客户侧完成，不在本设备范围内。

工艺流程

上/下 ITO-PET 放卷 → 液晶浆料长线形加注（两膜之间）→ 压印辊对辊压合 → 厚度检测 → 出膜（→ 客户侧 UV 固化、收卷）

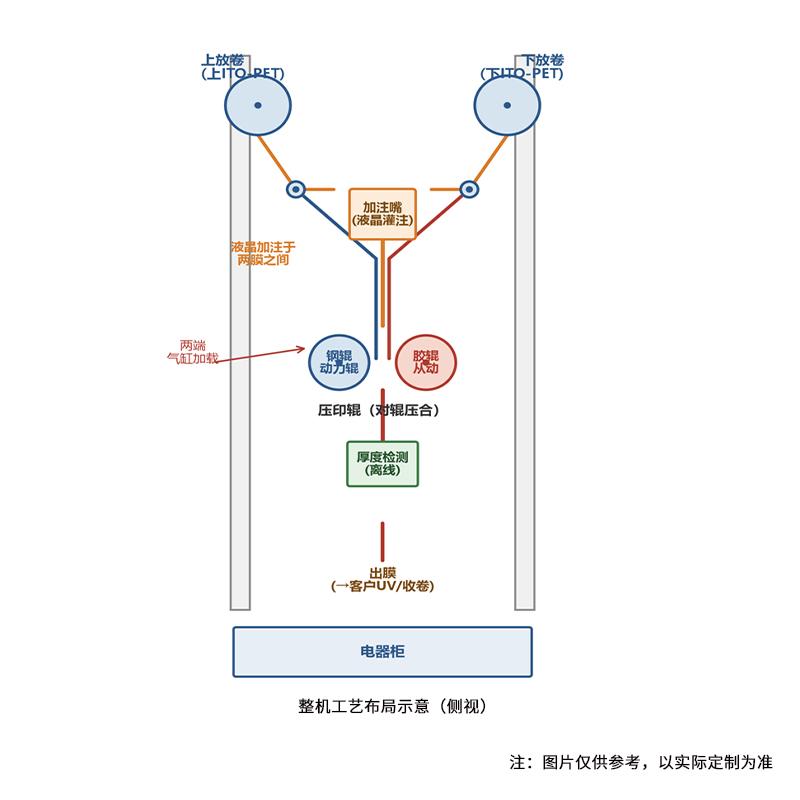

设备为立式结构，膜自上而下走行，工艺原理与调光膜合膜机结构一致，见下图。

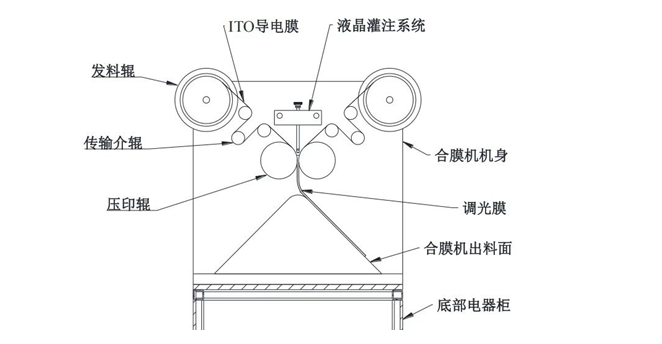

调光膜合膜机机械结构示意图：

放卷系统

放卷方式：上、下两路独立放卷，立式布置，3 寸卷轴，收放卷直径 Max.Ø300 mm。

张力执行：磁粉制动器（额定转矩 10 N·m）×2 ＋ 悬臂式张力传感器（0–50 N）×2 ＋ 双通道张力控制器，构成 0–50 N 闭环恒张力控制。

低张力放卷，防止 ITO-PET 拉伸变形；张力实际值触摸屏显示。

对中调整：手动微调对中。

上胶系统（长线形加注）

• 涂布头：不锈钢长线形加注料嘴，有效幅宽 300 mm，横向单缝连续出料，形成长线形均匀液带；竖向布置于压印辊上方，将液晶浆料加注于上下两膜之间。

• 供料：精密齿轮计量泵（正位移），排量 1.6 cc/r，流量 16–128 mL/min；步进电机驱动，与线速度电子齿轮比联动，同步误差 <1%。

• 脉动控制：泵出口串接脉冲阻尼器，脉动 <1%，保证膜面纵向均匀。

• 端封挡料板：加注嘴两侧各设挡料板（PTFE，耐溶剂易清洗），宽度方向可调，防止涂液边缘溢流并限制涂布宽度。

• 加注方式说明：不采用风刀结构——风刀以气流刮薄液膜，仅适用于低粘度薄层溶剂体系；PDLC 浆料为剪切变稀非牛顿流体且含液晶，气流会扰动取向、带入气泡、挥发小分子，不利于成膜均匀性。

• 供料与涂头全链路保温：RT–80 ℃，适应浆料剪切变稀特性，稳定粘度。

• 供料量按公式自动匹配：Q[mL/min] = 10⁻³·h[µm]·W[mm]·V[m/min]。

合膜系统（对辊压合）

压印辊系：钢辊 Ø120 mm 镀硬铬镜面 1 支；胶辊 Ø120 mm 包胶辊 1 支，聚氨酯包胶，邵氏硬度 70A，包胶厚 10 mm；两辊圆跳动 ≤30 µm。

传动：钢辊为主传动动力辊（变频电机＋减速机驱动，定整机线速度基准），胶辊从动贴合、靠摩擦同速（复合辊速比 ≈1.0）。

间隙调整：手轮丝杠粗调（±5 mm，换型用）＋ 楔形块（5°）微调＋两端光栅尺在线测隙，传动比约 11:1；塞尺/标准量块校准贴靠零位，零位误差 ≤ ±10 µm，设定分辨率 1 µm（验收 ±2 µm）。

平行度：两端间隙差 <5 µm，两端光栅尺实时读数并定期校验。

加载方式：两端对称气缸 ＋ 精密减压阀 ＋ 压力表 ＋ 气源三联件；两端独立调压，补偿平行度偏差；线压力 0.1–10 N/mm（300 mm 幅宽每端总压力 15–1500 N），压力稳定度 ≤ ±5%。

控制策略：恒压（气压浮动）＋ 间隙预设定复合控制；目标间隙 = 膜总厚 − 压入量（0.05–0.2 mm）。

挠度补偿：窄幅（300 mm）小辊（Ø120 mm）工况辊面挠度极小（D≈0.8 µm），满足 Walker 准则 D/I < 0.2，无需中高辊或反弯曲结构；通过两端对称气缸独立加载（独立调压）、轴承座平行度调节、胶辊聚氨酯弹性包胶自适应均化三部分协同，保证横向压力均匀，并预留反弯曲/中高辊升级接口。

压力测试：富士 Prescale 4LW 感压纸（0.2–0.6 MPa）离线标定 nip 压力曲线（目视比色 ±10%）＋ 两端测力传感器（量程 100 kg、0.1%FS）在线总力反馈；建立"间隙—线压力—压力剖面"标定档案。

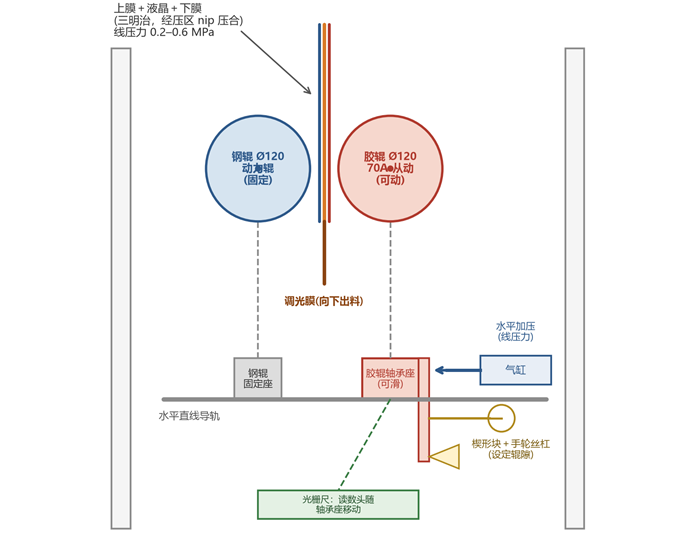

辊压复合机构与间隙/压力调整示意图：

厚度检测

离线测厚：数显千分表（分辨率 0.001 mm）＋ 螺旋测微器离线抽测。

在线测厚：预留红外/激光在线测厚仪安装接口（本期不配置测厚仪本体）。

厚度目标：功能层 10–30 µm，总厚重复性 ±2–3 µm，厚度波动 <1%（0.1–0.3 µm）。

厚度超差时通过楔形块微调与供料量调整校正，形成"检测—调整"工艺闭环。

驱动与控制系统

1. 主传动：0.75 kW 变频电机 ＋ 减速机（减速比约 20:1）驱动钢辊（动力辊），配 0.75 kW 变频器调速。

2. 线速度 1–5 m/min 无级调速，编码器闭环，稳态精度 ≤ ±0.1%。

3. 复合辊速比 ≈1.0：上下辊同速牵引，避免相对滑移"搓花"或带入气泡。

4. 同步联动：供料泵与线速度电子齿轮比联动，供料同步误差 <1%。

5. 在线测隙：两端光栅尺实时测量辊间隙与平行度，触摸屏实时显示。

6. 主控系统：PLC 控制器（数字量 I/O ≥ 32 点）＋ 7 寸彩色触摸屏；可设定线速度、间隙、压力、张力等参数，实时显示张力、压力数值，记录工艺参数。

7. 安全联锁：张力异常报警、供料断流报警、急停按钮

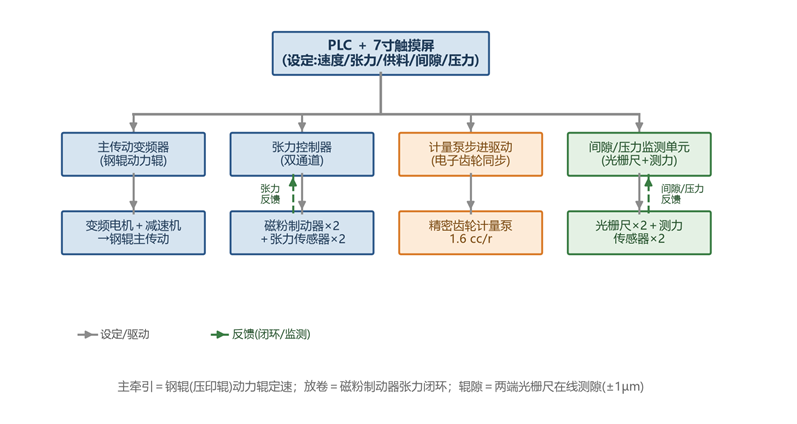

控制系统架构框图：

商品展示图

	JTM-PDLC300-LAB 实验室卷对卷涂布机
