      首页> 漆膜冲击仪> 现代环境> 现代环境 TCJ-II 1米 弹性冲击器 色漆、清漆或相关产品的干膜抵抗开裂的性能

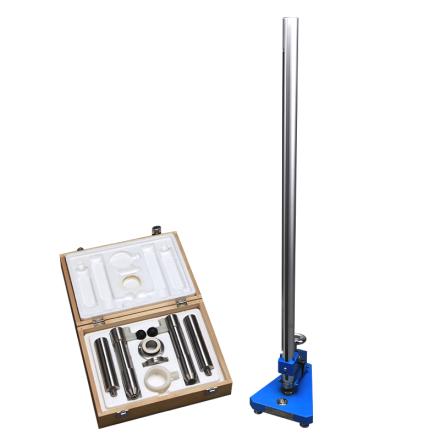

      现代环境 TCJ-II 1米 弹性冲击器 色漆、清漆或相关产品的干膜抵抗开裂的性能图片

      现代环境 TCJ-II 1米 弹性冲击器 色漆、清漆或相关产品的干膜抵抗开裂的性能

      现代环境 TCJ-II 1米 弹性冲击器策略色漆、清漆或相关产品的干膜经受重锤冲击而发生变形时,其抵抗开裂或从底材剥离的性能。

      品 牌
      编号:NB000643
      中国 现代环境
      型 号
      库 存
      正在载入库存信息…
      价 格
      4600.0
      促 销
      服 务
        对比
        现代环境LOGO

        现代环境

        现代环境授权证书
        自助选型
        选型工具
        输入参数选型
        资料查阅
        正品承诺
        • 现代环境 TCJ-II 1米 弹性冲击器详细评价

        • 规格参数
        • 晒单评价
        • 购买咨询

        弹性冲击器的工作原理

        弹性冲击试验器是用来测试在标准条件下,色漆、清漆或相关产品的干膜经受重锤冲击而发生变形时,其抵抗开裂或从底材剥离的性能。本方法测试涂层的耐冲击性是根据涂层变形引起开裂或剥离所需的千克—米(英寸—英磅)数。测试方法符合 ISO6272、ASTMD2794、NCCAⅡ-10(Ⅱ-6、Ⅱ-16)及X-1、ECCA Meth.No.5、NFT30-039等多种标准。测试方法有通过/不通过试验(即用规定质量的重锤和一个下落高度进行试验,来看试验结果是否符合特定的规格标准)和分级试验(即通过逐渐增加重锤高度和/或质量来测定涂层开裂或从底材剥离时的最小的质量和下落高度)两种。


        TCJ-II弹性冲击器实拍图

        现代环境TCJ-II弹性冲击器实拍图1

        现代环境TCJ-II弹性冲击器实拍图2

        现代环境TCJ-II弹性冲击器实拍图3

        弹性冲击器的结构和规格

        1.结构:

        弹性冲击试验器主要由导管(1)、高度限位环(2)、手轮(3)、支架(4)、底座(5)、调水平脚(6)、水平泡(7)、压紧试板的压紧套(8)、锁紧手柄(9)组成。导管上刻度有厘米和英寸两种,分别对应ISO和ASTM标准。

        TCJ-II 弹性冲击器结构图.png

        2.规格:

        a.底座尺寸:300mmx240mmx35mm

        b.导管高度:1265mm

        c.重锤及模座

        编号说明
        ISO100下落重物1kg 符合ISO 球直径20mm
        ISO101用于编号ISO100的模座 符合ISO 内径27mm
        ISO200用于编号ISO100的附加重量1kg 连接于下落重物
        ASTM100下落重物2磅 符合ASTM 球直径0.625in(15.9mm)
        ASTM101用于编号ASTM100的模座 内径0.64in(17mm)
        ASTM200 用于编号ASTM100的附加重量2磅 连接于下落重物

        d. 深度控制环一套

        基环一只,厚度为1mm、2mm、4mm、5mm的环各一只,用来控制重锤压痕深度2-10mm。

        3.整机重量:18kg

        弹性冲击器的测试试验

         (一)试验准备:

        1)目视透镜:放大倍率为10倍,自备。

        2)试板的要求:除非另有商定,底材应是金属,要符合标准的要求。试板应平整、无变形,厚度至少为0.25mm。试板的尺寸应至少允许在板上5个不同部位进行试验,每个部位距板边不小于20mm,各部位相互距离不小于40mm。试板的处理、涂漆、涂漆后的干燥均须按规定方法进行。涂层的厚度也须按规定进行测量,在要进行试验的部位或尽可能接近试验部位进行测量,只能使用漆膜厚度值不大于规定或商定膜厚的10%的试板。

        3)除另有商定外,试验应在(23±2)℃和(50±5)%相对湿度下进行。

        4)根据所需标准选择相应的模座对准底座(5)上的孔放入。

        5)根据所选择的模座选择相应重锤从导管(1)上面将重锤放入。

        6)把高度限位环(2)从导管上面放入并用螺钉固定。

        7)通过调水平脚(6)和水平泡(7)来调整仪器水平。

         (二)测试步骤:

        a.通过/不通过试验:

        1)调节高度限位环(2)高度使其指明的刻度正好符合规定的落锤高度。如有必要,装上深度控制环,深度控制环的总厚度能满足双方商定或另行规定的压痕深度。

        2)把试板放在模座上,使涂漆面向上或向下,从而使压痕可以是凹陷也可以是凸出,转动手轮(3)使压紧套(8)压紧试板,松脱重锤使其下落到试板上。

        3)用透镜检查涂层,观察涂层是否已经开0裂或从底材剥离,以及底材是否已经开裂。

        4)在试板的不同位置再重复进行四次试验(总共5个落锤点),如果至少有4个试验点没有开裂或从底材上剥离,则说明该涂层是合格的。

        b.分级试验:

        1)调节高度限位环(2)高度使其指明的刻度正好符合规定的落锤高度,在此高度应预期不会出现破坏。如有必要,装上深度控制环,深度控制环的总厚度能满足双方商定或另行规定的压痕深度。

        2)把试板放在模座上,使涂漆面向上或向下,从而使压痕可以是凹陷也可以是凸出,转动手轮(3)使压紧套(8)压紧试板,松脱重锤使其下落到试板上。

        3)从装置上取下试板观察冲击区域涂层的开裂情况,如果没有明显的裂纹,则相继以更大的高度进行操作,直至观察到有开裂为止,根据所用重锤为1kg(2磅),高度的增量分别为25mm(1英寸)或25mm(1英寸)的倍数。如果重锤以仪器许可的最大高度仍未观察到开裂时,则用2kg(4磅)重复进行操作。

        4)一旦在某高度观察到开裂时,就进行如下操作:在此高度和比此高度高25mm(1英寸)和低25mm(1英寸)的高度各下落到试板5次,即共15次下落。试验以任意方式进行,以便使同一高度进行的所有冲击不是连续的或仅在一块试板上进行试验。

        5)用透镜检查涂层有无开裂或从底材剥离,并列表统计15个结果通过和破坏的情况。将这些大部分破坏的结果变化的综合质量/高度报告作为冲击破坏的终点。

        6)如果按以上操作不能得出终点时,则重新进行(4)、(5)、两步骤,取全部三种高度为适用值,以保证用试验高度的范围来代替冲击破坏的终点。

        (三)注意事项:

        1)受试样品取样,试板的处理均应按照标准规定中进行。

        2)注意重锤应按编号选择相应的模座及附加重锤对应相应的高度标志进行试验。

        3)高度限位环共有四块,须配合使用。此高度限位环是应用于ISO标准,配20mm钢球的冲头使用。不加高度限位环时,20mm冲头冲进模座深度为10mm。如须要冲头冲进模座深度为7mm,则须放上1mm、2mm两块垫上限位,以此类推。请注意标准中冲头最少压痕深度为2mm,即最多垫高8mm,即1mm、2mm、5mm各一块,此为极限高度,切不可将所有环全部垫高以免损坏仪器。

        4)待所有试验结束后,取下本仪器附件,并放入原处,以保护本仪器的清洁。

        编号说明
        ISO100下落重物1kg 符合ISO 球直径20mm
        ISO101用于编号ISO100的模座 符合ISO 内径27mm
        ISO200用于编号ISO100的附加重量1kg 连接于下落重物
        ASTM100下落重物2磅 符合ASTM 球直径0.625in(15.9mm)
        ASTM101用于编号ASTM100的模座 内径0.64in(17mm)
        ASTM200 用于编号ASTM100的附加重量2磅 连接于下落重物

        d. 深度控制环一套

        基环一只,厚度为1mm、2mm、4mm、5mm的环各一只,用来控制重锤压痕深度2-10mm。

        3.整机重量:18kg

        对比

        现代环境 TCJ-II 1米 弹性冲击器规格参数Specs

        弹性冲击器的结构和规格

        1.结构:

        弹性冲击试验器主要由导管、高度限位环、手轮、支架、底座、调水平脚、水平泡、压紧试板的压紧套、锁紧手柄组成。导管上刻度有厘米和英寸两种,分别对应ISO和ASTM标准。

        2.规格:

        a.底座尺寸:300mmx240mmx35mm

        b.导管高度:1265mm

        c.重锤及模座


        编号说明
        ISO100下落重物1kg 符合ISO 球直径20mm
        ISO101用于编号ISO100的模座 符合ISO 内径27mm
        ISO200用于编号ISO100的附加重量1kg 连接于下落重物
        ASTM100下落重物2磅 符合ASTM 球直径0.625in(15.9mm)
        ASTM101用于编号ASTM100的模座 内径0.64in(17mm)
        ASTM200 用于编号ASTM100的附加重量2磅 连接于下落重物


        d. 深度控制环一套

        基环一只,厚度为1mm、2mm、4mm、5mm的环各一只,用来控制重锤压痕深度2-10mm。

        3.整机重量:18kg


        现代环境 TCJ-II 1米 弹性冲击器包装清单Detail

        名称 型号 说明书 画册 操作说明书 清单
        弹性冲击器 TCJ-II 1米

        冲击器x1

        【注意】因厂家包装可能更新或升级,详细包装清单以厂家最新标配为准。

        售后咨询

        现代环境 TCJ-II 1米 弹性冲击器售后保障Terms

        名称 型号 保修天数 说明
        弹性冲击器 TCJ-II 1米 365天

        【保修原则】

        选购该产品自订购合同日期起计算,保修期1年,保修期内运费客户承担。

        使用不当造成损坏由厂家维修,客户付费。

        登录评价

        现代环境 TCJ-II 1米 弹性冲击器评价晒单Comment

        总评分100%
        用户头像
        匿名
        来自221.125.47.*评价:5
        该用户购买了TCJ-II 1米
        产品质量很好
        用户头像
        匿名
        来自125.126.145.*评价:5
        该用户购买了TCJ-II 1米
        性价比很高,效果很满意,达到了预期的
        用户头像
        匿名
        来自14.157.121.*评价:5
        该用户购买了TCJ-II 1米
        很专业的采购平台,客服能很专业的解答疑问,非常感谢,东西很快收到了,推荐的很适合
        我要咨询

        常见问题FAQ

        [答]
        您好,不合适的,使用本款TCJ-II 1米弹性冲击器测试应该是完全干的干膜。
        [答]
        您好,整机重量为18kg。
        [答]
        您好,标准规定是要使用金属底材的,并且试板应平整无变形,且厚度要至少0.25mm。
