仪电物光 WZB系列 便携式数显折光仪使用说明书
WZB 系列数显折光仪使用说明书

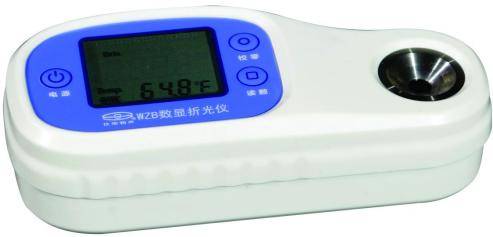

便携式数显折光仪
感谢您选择我们的折光仪。这是一款携带方便、易于上手、操作简便的设备。该设备的设计基于人体工学，造型美观，并且适合实验室内及户外工作的不同场景应用。请在使用前阅读本手册以确保最佳测量效果。
目录
1. 产品规格
测量温度范围：0℃-40℃ (32℉-104℉)
测量精度：±0.5℃ (1℉)
自动温度补偿：10℃-40℃ (50℉-104℉)
最小样本量：0.3ml
测量响应时间：≤3秒
电源：2×AAA电池
电池寿命：≥7500读数
尺寸：145×67×38mm (L×W×H)
净重量：185克
2. 自动温度补偿 (ATC)
温度对折射率的影响显著。本仪器对水性（水基）溶液进行温度补偿，可自动补偿10℃~40℃（50℉-104℉）范围内的温差。
提示：自动温度补偿功能仅适用于水性溶液，其他类型溶液可能需手动校正。
3. 零点标定
折光仪必须在初次使用前检查基准线是否为零，之后定期检查、校准。建议每次重新开机测量前至少进行一次检查。在进行要求高精度的测试之前，或在环境温度发生极大变化的环境之间移动时进行检查、校准。校准的溶液温度最好应在20℃（68℉）附近。
检查液池，确保液池清洁、干燥。
将几滴校准溶液滴在液池上。
按“读数”键进行测量。如果测量结果显示浓度为0.0%、或20℃下的折射率为1.3330、或比重为1.0000，说明该仪器不需要进行零点标定，可直接进行测量。如果测量结果不是以上数据，在测试温度20℃下按住“校零”键5秒进行标定，机器页面显示“CAL”。
等待2秒标定完成，机器页面显示“End”表示标定完成。标定结束后，屏幕将返回温度模式。标定结果将被保存，并成为新的零点。
4. 测量方法
检查液池，确保液池清洁、干燥。
将待测溶液滴在液池上。
在测量窗口按“读数”键进行测量，等待约2秒，将会显示测量结果。测量结果保留60秒，机器会进入休眠状态，按“电源”键可以再次查看测量结果。
测量结束后，吸走溶液，用清水或酒精擦拭液池，保持液池清洁干燥。
5. 测量项目选择
长按“读数”键大于5秒，测量项目会发生切换，然后抬起按键。可以再次进行相同操作，直至出现需要选择的项目。
6. 温度单位选择
连续按“校零”键5秒，温度单位将在摄氏度（℃）和华氏度（℉）之间切换。
7. 开关机
按“电源”键进行开机，然后进入测量窗口。
长按“电源”键，进行关机。
60秒无任何操作，机器将进入休眠状态，按“电源”键可以回到当前页面。
90秒无任何操作，机器将进行自动关机。
8. 按键组合
| 按键 | 功能 |
|---|---|
 电源 | 电源开关，长按3秒关机 |
 校零 | i) 零点标定； ii) 连续按5秒进行温度单位转换（℃/℉） |
 读数 | i) 测量； ii) 长按5秒进行测量项目转换 |
9. 故障信息
| 显示信息 | 含义 |
|---|---|
| Err 20.0℃ | 超出可标定范围。请确认标准液是否正确，样液是否覆盖液池表面，环境温度及被测液体浓度是否在规格范围内。 |
| Brix HHH% Temp. 20.0℃ | 测量的溶液超出量程上限。 |
| Brix E.Err% Temp. 20.0℃ | 测量过程中，液池中的溶液量过少或未滴溶液。 |
| Brix XHH℃ | 测量的溶液温度超出测量温度上限。 |
| Brix LLL℃ | 测量的溶液温度低于测量温度下限。 |
| Brix EErr% Temp. 20.0℃ | 电池电量不足，需要更换新电池。 |
10. 保养维护
警告：不遵守以下预防措施可能导致保修失效，并可能导致仪器损坏或读数不准确。
请保持测量表面清洁。每次使用后，用湿的、柔软的、干净的布或纸彻底清洁测量表面。这可以防止样品之间的交叉污染，确保后续读数准确。不建议使用溶剂或石油基清洁剂。
重要注意事项：
为确保液晶显示屏正常显示，请勿将仪器暴露在温度过低或过高的环境中，或长时间暴露在强阳光下。
该仪器系精密光学仪器，使用与保养中应轻拿轻放，光学零件表面不应碰伤划伤。
请勿在潮湿和腐蚀性环境下使用本仪器。
在测量过程中，请避免强光（如阳光、灯光等）直射。
请避免仪器受到暴力冲击。
请勿拆卸或自行组装仪器、更换内部零件。
标定应严格按照说明书执行。
每次测量前后，务必清洁液池。请勿将仪器直接在水流下冲洗滴液孔，以免内部进水，损伤内部零件。
为避免待测物蒸发影响精度，取样及测试动作请迅速。
若在低电压下测量，可能造成错误数据结果，请及时更换电池。
长时间存放仪器时，建议取出电池。请使用AAA电池，插入电池时注意极性，反接可能导致仪器损坏。
11. 保修说明
自购买之日起一年内，仪表保证无材料和工艺缺陷。此保修涵盖正常操作，不包括电池、误用、滥用、更改、篡改、疏忽、维护不当或电池漏液造成的损坏。保修维修需要购买证明。如果仪表已被拆开，则保修无效。
12. 退返授权
在出于任何原因退回物品之前，必须从供应商处获得授权。当需要退货授权（RA）时，请包含有关缺陷原因的数据。仪表应与良好的包装一起退回，以防止运输中的损坏，并确保可能的损坏或丢失得到妥善处理。
本系列还有其他型号可供选择，详情可咨询相关销售或服务渠道。
13. 型号表
| 型号 | 指标 | 范围 | 最小读值 | 校准液 |
|---|---|---|---|---|
| WZB 35 | 白利度(Brix) | 0~35% | 0.1 | 蒸馏水 |
| 折射率 | 1.3330~1.3900 | 0.0001 | ||
| WZB 45 | 白利度(Brix) | 0~45% | 0.1 | 蒸馏水 |
| 折射率 | 1.3330~1.4098 | 0.0001 | ||
| WZB 85 | 白利度(Brix) | 0~85% | 0.1 | 29.6%蔗糖液 |
| 折射率 | 1.3330~1.5100 | 0.0001 | ||
| WZB 92 | 白利度(Brix) | 58~92% | 0.1 | 60%蔗糖液 |
| 折射率 | 1.4370~1.5233 | 0.0001 |
（接续表）
| 型号 | 指标 | 范围 | 最小读值 | 校准液 |
|---|---|---|---|---|
| WZBHN1 | 白利度(Brix) | 58~92% | 0.1 | 60%蔗糖液 |
| 波美度 | 38~43 | 0.1 | ||
| 含水量 | 13~25 | 0.1 | ||
| 折射率 | 1.4370~1.5233 | 0.0001 | ||
| WZBHN2 | 白利度(Brix) | 58~92% | 0.1 | 60%蔗糖液 |
| 波美度 | 38~43 | 0.1 | ||
| 含水量 | 17~27 | 0.1 | ||
| 折射率 | 1.4370~1.5233 | 0.0001 | ||
| WZB A1 | 盐度 | 0~28% | 0.1 | 蒸馏水 |
| 折射率 | 1.3330~1.3900 | 0.0001 |
（接续表）
| 型号 | 指标 | 范围 | 最小读值 | 校准液 |
|---|---|---|---|---|
| WZB S1 | 白利度(Brix) | 0~35% | 0.1 | 蒸馏水 |
| 盐度 | 0~28% | 0.1 | ||
| 折射率 | 1.3330~1.3900 | 0.0001 | ||
| WZBWN1 | 白利度(Brix) | 0~35% | 0.1 | 蒸馏水 |
| 可转化酒精度 | 0~22% | 0.1 | ||
| Oe(德国标准) | 0~150 | 1 | ||
| KMW | 0~25 | 0.1 |
（接续表）
| 型号 | 指标 | 范围 | 最小读值 | 校准液 |
|---|---|---|---|---|
| WZBWN2 | 白利度(Brix) | 0~35% | 0.1 | 蒸馏水 |
| 可转化酒精度 | 0~22% | 0.1 | ||
| Oe(德国标准) | 30~150 | 1 | ||
| KMW | 0~25 | 0.1 | ||
| WZBWN3 | 白利度(Brix) | 0~35% | 0.1 | 蒸馏水 |
| 可转化酒精度 | 0~22% | 0.1 | ||
| Oe(瑞士标准) | 0~150 | 1 | ||
| KMW | 0~25 | 0.1 |
（接续表）
| 型号 | 指标 | 范围 | 最小读值 | 校准液 |
|---|---|---|---|---|
| WZB R1 | 尿比重 | 1.000~1.050 | 0.001 | 蒸馏水 |
| 血清蛋白 | 0~12g/dl | 0.1 | ||
| 折射率 | 1.3330~1.3900 | 0.0001 | ||
| WZB R2 | 血清蛋白 | 0~14g/dl | 0.1 | 蒸馏水 |
| 尿比重(狗) | 1.000~1.060 | 0.001 | ||
| 折射率 | 1.3330~1.3900 | 0.0001 |
（接续表）
| 型号 | 指标 | 范围 | 最小读值 | 校准液 |
|---|---|---|---|---|
| WZB R3 | 血清蛋白 | 0~14g/dl | 0.1 | 蒸馏水 |
| 尿比重(猫) | 1.000~1.060 | 0.001 | ||
| 折射率 | 1.3330~1.3900 | 0.0001 | ||
| WZB L1 | 酒精度 | 0~60v/v | 0.1 | 蒸馏水 |
| WZB L2 | 酒精度 | 0~60w/w | 0.1 | 蒸馏水 |
| WZB K1 | 豆浆浓度 | 0~35% | 0.1 | 蒸馏水 |
（接续表）
| 型号 | 指标 | 范围 | 最小读值 | 校准液 |
|---|---|---|---|---|
| WZB C1 | 乙二醇（冰点） | 32~-50°F | 0.1°F | 蒸馏水 |
| 丙二醇（冰点） | 32~-50°F | 0.1°F | ||
| 电瓶液 | 1.00~1.50sg | 0.01sg | ||
| 玻璃水（冰点） | 0~-40°F | 0.1°F | ||
| WZB C2 | 乙二醇（冰点） | 0~-50°C | 0.1°C | 蒸馏水 |
| 丙二醇（冰点） | 0~-50°C | 0.1°C | ||
| 电瓶液 | 1.00~1.50sg | 0.01sg | ||
| 玻璃水（冰点） | 0~-40°C | 0.1°C | ||
| WZB C3 | 乙二醇浓度 | 0~80% | 0.1% | 蒸馏水 |
14. 附件清单
使用说明书 1本
产品合格证 1份
用户意见反馈单 1份
保修卡 1份
钟表起子 1把
擦镜布 1块
吸管 1支
-
