慧诺TM 1000实验室涂膜机使用说明书



实验室涂膜机操作说明书

一、安全说明

本仪器是比较安全的设备，但为了确保您能正确、安全的使用，请认真阅读并严格遵守以下条款，避免意外的伤害或危害。因不按本手册操作指南使用仪器所产生的损失，不在本公司承担范围之内。

二、设备概况

1、概述

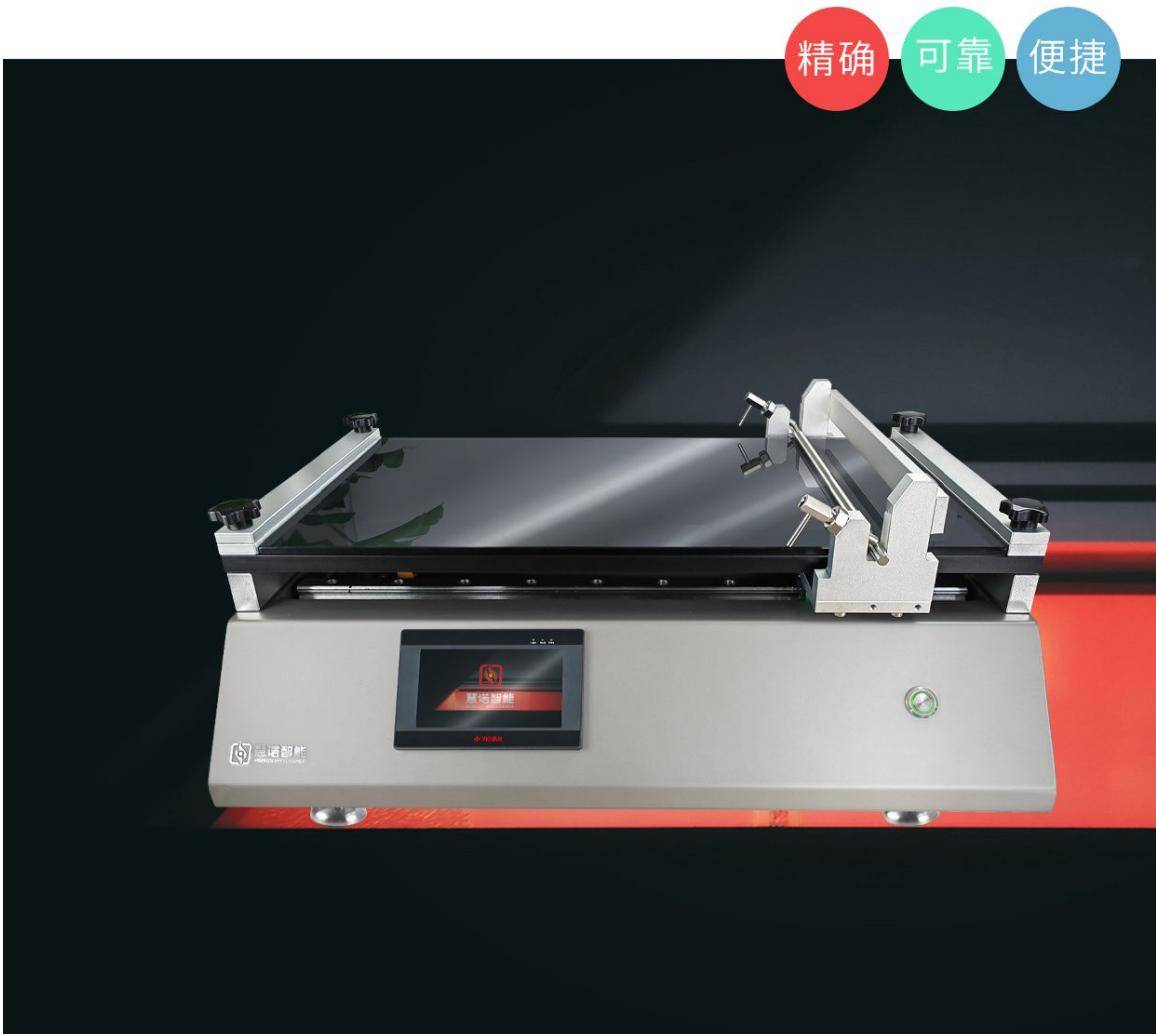

自动涂膜机是用于实验室中涂覆薄膜的设备，替代手动涂膜，自动化地进行涂膜，提高涂膜的精度和效率。实验自动涂膜机的工作原理是通过控制涂布头和涂布参数，将样品均匀地涂布在基材上，形成所需的薄膜。

本款涂膜机是基础款线棒涂布机，采用新型的线棒安装方式，具有速度控制和涂布长度调节功能，适用于实验室进行高精度自动涂膜，在高校研究院、新材料、锂电等实验室进行制膜打样。

2、用途

涂膜机适用于涂料、油墨、油漆、浆料、锂电池、压敏胶、高分子材料、药剂等涂膜制样，可在玻璃、卡纸、布料上刮涂。

3、特点

• 玻璃台面为6mm厚全钢化玻璃板，耐热600℃，耐刮耐划。

• 配高精度涂膜器，线棒涂膜均匀，精度高。

• 铝合金硬质氧化表面处理涂布底板，耐磨平整，附带平整度精度校准证书。

• 触摸屏控制面板，操作简单。

• 涂布长度、涂布速度自由调节，涂布速度可达250mm/s（无级调速）。

• 卡扣式线棒安装方式，操作简单，同时避免线棒装卸磨损。

4、技术参数

三、功能结构

1、仪器结构说明

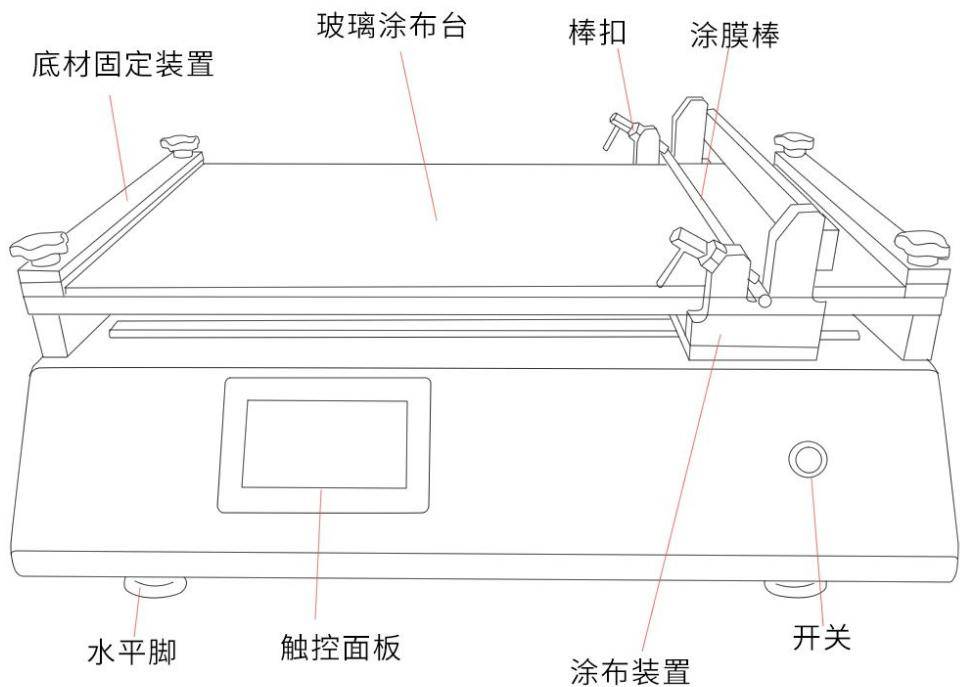

涂膜机的主要结构包括涂布头、玻璃涂布台、固定装置、棒扣、控制面板、开关键。结构如图1。



图1 线棒涂膜机结构图

2、控制面板功能

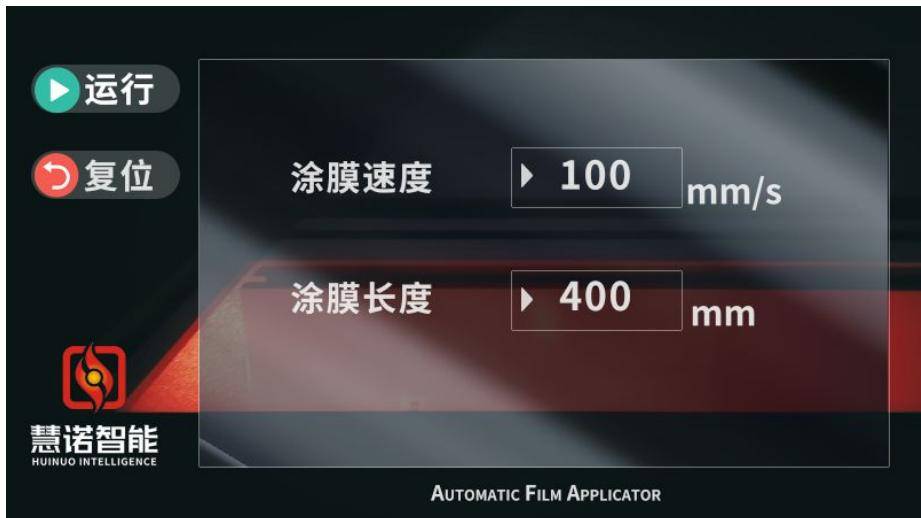

彩色液晶触摸屏控制面板，可实现运行、复位、涂膜速度、涂膜长度设置。如图2。



图2 控制面板示意图

四、操作说明

1、开关机

1）开机：接上电源，按开关机键即可开机。

2）关机：按开关机键即可关机，再断开电源。

2、操作面板

1）速度设置：涂膜机的涂布速度可在0~250mm/s间无级调速，点击涂膜速度的空白框，输入速度值，点击确定即可。

2）涂膜长度设置：涂膜机的涂布速度可在0~400mm间设置，点击涂膜长度的空白框，输入数值，点击确定即可。

3）运行：设置好涂布参数后，点击运行键，涂膜机就会自动刮涂。

4）复位：涂布结束后，点击复位键，涂布头可回到原来的位置。

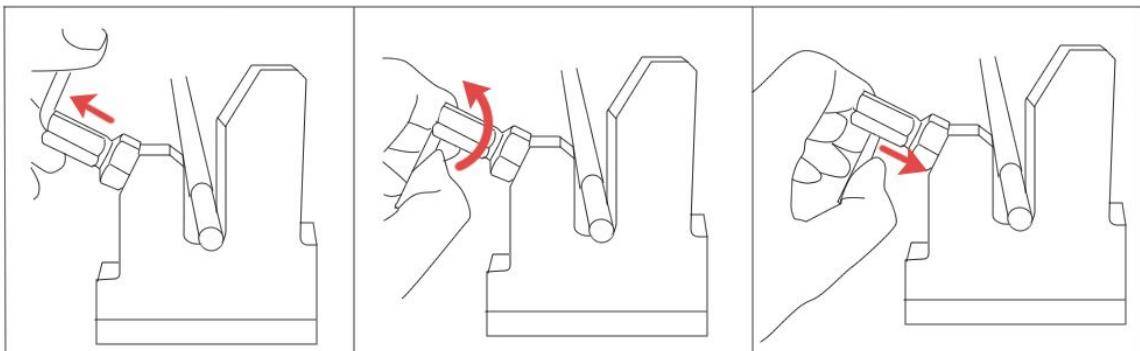

3、线棒安装

1）将夹持线棒两端的L柄往身方向拉一下，就可以放线棒。

2）可以将L柄再往左或往右向上一旋，放置线棒后再将L柄往下一旋就可以固定住。

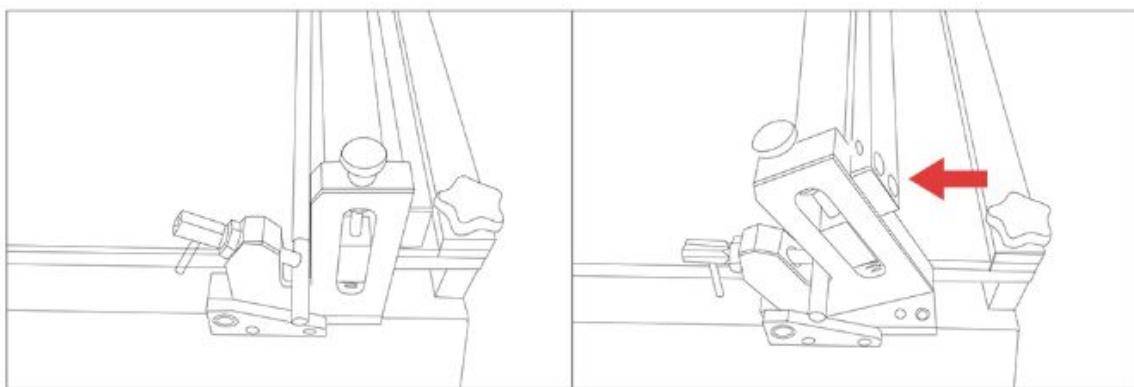

4、刮刀操作（限刮刀型涂布机）

1）调平刮刀：先旋紧两端的旋钮柱塞将刮刀向下调平。

2）设置膜厚：通过两个微分器来控制涂膜厚度，短按微分器ON/OFF-SET按键，启动数显微分器，然后再长按ON/OFF-SET按键调零。逆时针旋转微分调节器来调节实验所需的涂膜厚度，默认单位mm。

3）刮刀清洗：刮刀采用翻盖式设计，直接将整个刮刀往左边翻，然后用合适的溶剂和柔软抹布快速擦拭清洁，注意要轻抬轻放刮刀。



5、夹具操作

1）旋动夹具上两端的黑色旋钮，夹具间有弹簧将上层夹具弹起，轻松将底材放到平台上，然后再旋紧。

6、涂布操作

1. 将基材放到涂布台上，并用夹具固定好；

2. 装上合适膜厚的涂布线棒；

3. 在线棒前涂上刮涂的样品；

4. 设置好涂布速度和涂布长度；

5. 点击“运行”，即可开始刮涂；

6. 刮涂结束后，提起线棒，取下涂膜样板；

7. 清洗线棒和涂布台。

7、日常维护保养

• 及时清理涂膜机产生的废料和副产品，以保持设备的清洁，避免对后续涂膜造成干扰。

• 请勿直接倒水到台面或者使用强腐蚀性溶剂及钢丝刷清洗台面，以免造成台面腐蚀磨损，可以用柔软的清洁布进行擦拭。

• 使用适当的涂膜材料，并确保其质量符合要求，以避免对涂膜机造成不必要的损害。

• 若发现任何故障或异常，应立即停机检查，并在必要时咨询售后技术支持。

• 定期检查涂膜机的各个部件，确保设备没有松动、磨损或损坏的现象。

• 涂布器要轻拿轻放，避免碰撞造成磨损，影响涂膜效果。

五、售后说明

1、免费保修条款

1、售后免费保修2年，长期服务。保修期以销售票据日期为准，请客户务必保管好销售票据。

2、如果保修期过后，所发生的故障在设计、制造上引起的，将给予修理，并适当收取备件费。

2、在保修期内遇到以下情况，将收费修理：

• 未经允许而自行改装或拆修产品，不属免费保修范围。

• 由于客户使用不当而造成的故障或损坏，不属免费保修范围。

• 由于水灾、地震等天灾，以及电压不稳定和其他特殊的外来因素所引起的故障。

• 不按说明书中所规定操作，或用户在搬运机器时所引起的故障。

• 未和公司联系，运到国外而发生的故障。

• 在运输过程中所发生的问题。

六、装箱清单

七、保修卡
