慧诺TM1000线棒型涂布机使用说明书



一、概述、用途、特点

1、概述

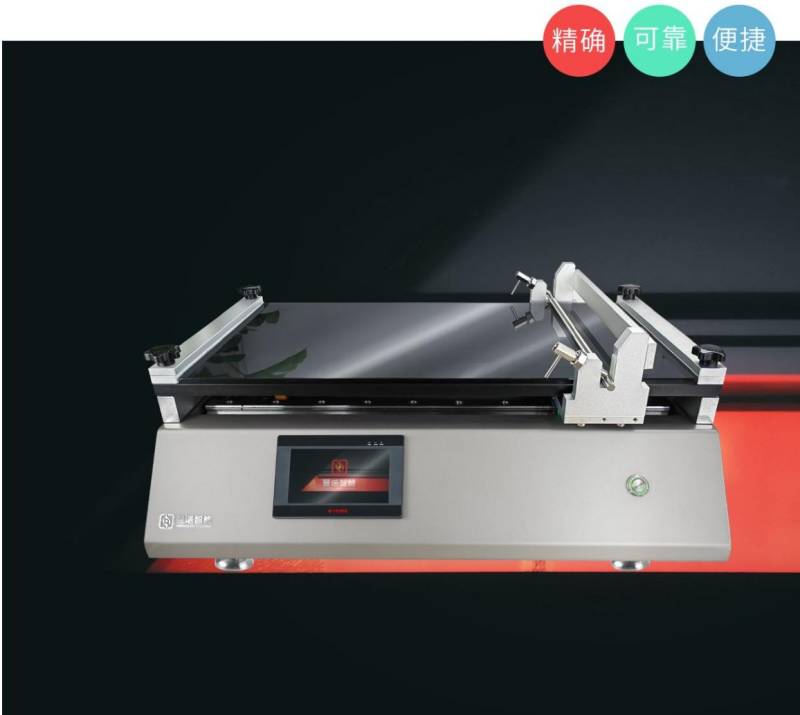

自动涂膜机是实验室中用于涂覆薄膜的设备，替代手动涂膜，自动化进行涂膜，提高涂膜精度和效率。其工作原理是通过控制涂布头和涂布参数，将样品均匀涂布在基材上，形成所需薄膜。本款为基础线棒涂布机，采用新型线棒安装方式，具有速度控制和涂布长度调节功能，适用于高校研究院、新材料、锂电等实验室制膜打样。

2、用途

适用于涂料、油墨、油漆、浆料、锂电池、压敏胶、高分子材料、药剂等涂膜制样，可在玻璃、卡纸、布料上刮涂。

3、特点

• 玻璃台面为钢化玻璃板，耐热600℃，耐刮耐划。

• 配高精度涂膜器，线棒涂布均匀精度高。

• 铝合金硬质氧化表面处理涂布底板，耐磨平整，附带平整度精度校准证书。

• 触摸屏控制面板，操作简单。

• 涂布长度、速度自由调节，速度高达250mm/s（无级调速）。

• 卡扣式线棒安装方式，避免装卸磨损。

4、技术参数

二、仪器结构

1、涂膜机结构

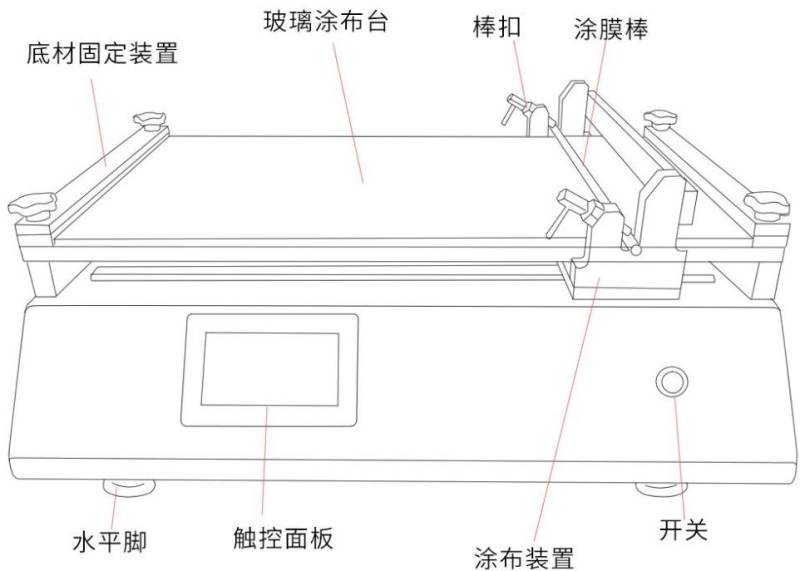

主要结构包括：涂布头、玻璃涂布台、固定装置、棒扣、控制面板、开关键，如图1。



图1 线棒涂膜机结构图

2、控制面板功能

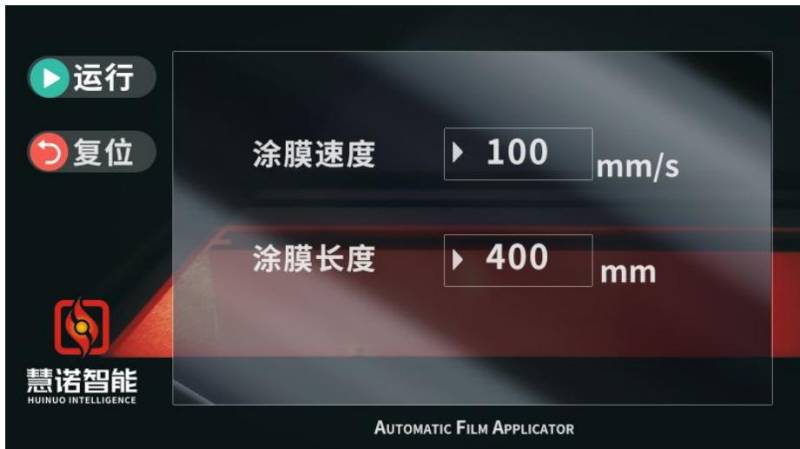

彩色液晶触摸屏，可实现运行、复位、涂膜速度、涂膜长度设置。如图2。



图2 控制面板

三、操作说明

1、开关机

• 开机：接上电源，按开关机键即可开机。

• 关机：按开关机键即可关机，再断开电源。

2、操作面板

• 速度设置：涂布速度可在0~250mm/s间无级调速，点击“涂膜速度”空白框，输入速度值，点击确定。

• 涂膜长度设置：可在0~400mm间设置，点击“涂膜长度”空白框，输入数值，点击确定。

3）运行：设置好参数后，点击运行图标（▶），涂膜机自动刮涂。

4）复位：涂布结束后，点击复位按钮，涂布头回到原位。

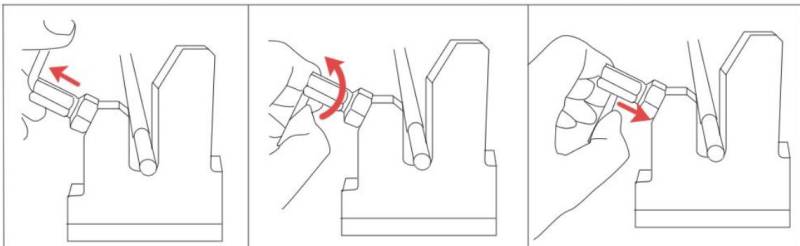

3、线棒安装

• 1）将夹持线棒两端的L柄往身方向拉一下，即可放入线棒。

• 2）可将L柄向左或向右上方旋转，放置线棒后再将L柄向下旋固定。

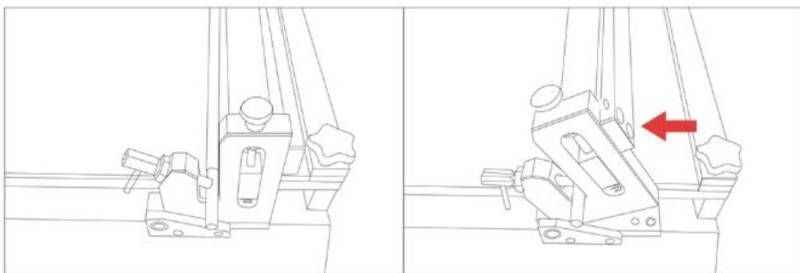

4、刮刀操作（限刮刀型涂布机）

1. 调平刮刀：旋紧两端的旋钮柱塞，将刮刀向下调平。

2. 设置膜厚：通过两个微分器控制涂膜厚度，短按on/OFF--SET键启动数显微分器，再长按调零。逆时针旋转微分调节器调节厚度，默认单位mm。

3. 刮刀清洗：翻盖式设计，将刮刀往左边翻，用合适溶剂和柔软抹布快速擦拭，注意轻拿轻放。



5、夹具操作

旋动夹具上两端的黑色旋钮，夹具间弹簧将上层弹起，将底材放到平台上，再旋紧。

6、涂布操作

1. 将基材放到涂布台上，用夹具固定好；

2. 装上合适膜厚的涂布线棒；

3. 在线棒前涂上刮涂的样品；

4. 设置好涂布速度和涂布长度；

5. 点击“运行”，开始刮涂；

6. 刮涂结束后，提起线棒，取下涂膜样板；

7. 清洗线棒和涂布台。

7、日常维护保养

• 及时清理废料和副产品，保持设备清洁。

• 请勿直接倒水或使用强腐蚀性溶剂、钢丝刷清洗台面，可用柔软清洁布擦拭。

• 使用适当的涂膜材料，确保质量符合要求，避免损坏设备。

• 发现故障或异常，应立即停机检查，必要时咨询售后。

• 定期检查各个部件，确保无松动、磨损或损坏。

• 涂布器轻拿轻放，避免碰撞磨损，影响涂膜效果。

四、售后说明

1、免费保修条款

• 售后免费保修2年，长期服务。保修期以销售票据日期为准，请保管好票据。

• 保修期过后，所发生故障若在设计、制造上引起，将给予修理，并适当收取备件费。

2、保修期内收费修理情况

• 未经允许自行改装或拆修产品。

• 由于使用不当造成的故障或损坏。

• 因水灾、地震、电压不稳定等特殊外来因素引起的故障。

• 不按说明书操作或搬运机器引起的故障。

• 未联系公司，运到国外发生的故障。

• 运输过程中所发生的问题。

五、装箱清单

六、保修卡
