慧诺智能 TM3300pro+ 线棒刮刀加热真空吸附涂布机使用说明书

目 录

感谢您购买涂膜机，在您使用涂膜机前，请详阅本用户手册，阅读完本手册后，请将其妥善保管 ，以便随时查阅。

安全说明

本仪器是比较安全的设备，但为了确保您能正确、安全的使用，请认真阅读并严格遵守以下条款，避免意外的伤害或危害。因不按本手册操作指南使用仪器所产生的损失，不在本公司承担范围之内。

一、概述、用途、特点

1、概述

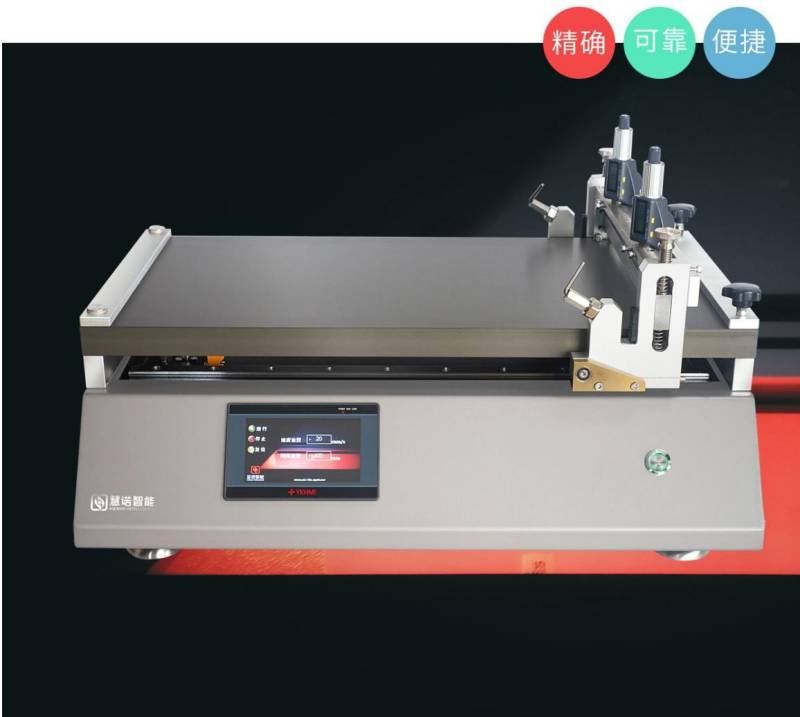

自动涂膜机是用于实验室中涂覆薄膜的设备，替代手动涂膜，自动化进行涂膜，提高涂膜的精度和效率。实验自动涂膜机的工作原理是通过控制涂布头和涂布参数（涂布速度和涂布长度），将样品均匀地涂布在基材上，形成所需的薄膜。

我司涂膜机具有线棒和刮刀两种涂布方式可选，有加热、真空吸附两种不同功能配置可选，有钢化玻璃涂布台/表面硬质处理铝合金两种底板材质可选，满足不同样品需求。标准尺寸为 300*400mm，支持其他尺寸/功能定制。

2、用途

涂膜机适用于涂料、油墨、油漆、浆料、锂电池、压敏胶、热熔胶、胶水、巴布膏、高分子材料、药剂等涂膜制样，可在玻璃、卡纸、布料、铝箔铜箔、薄膜、纸张、离型纸、硅胶片等基材上刮涂。

3、优势

• 新创翻盖式刮刀设计，清洗方便快捷；（刮刀款）

• 简易卡扣式线棒槽，装卸简单，避免线棒磨损；（线棒款）

• 配高精度涂膜器，原装进口线棒涂膜均匀、精度高；

• 铝合金硬质氧化表面处理涂布底板，耐磨性好，平整度高；（加热/真空吸附款）

• 3C认证国际正品全钢化玻璃底板，金晶原片，耐热 600℃，耐刮耐划；

• 涂布长度、涂布速度自由调节，涂布速度高达 300mm/s。

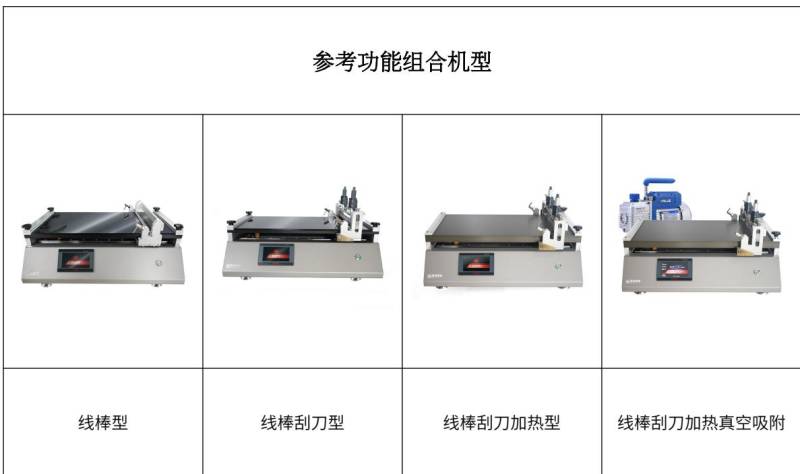

4、技术参数

涂膜机支持线棒、刮刀、加热、真空吸附自由组合，满足不同应用需求，具体参数如下：

二、仪器结构

1、涂膜机结构

主要结构包括涂布头、涂布底板（表面硬质处理铝合金/钢化玻璃材质）、翻盖式刮刀装置、棒扣、控制面板、开关键。结构如图 1和图 2

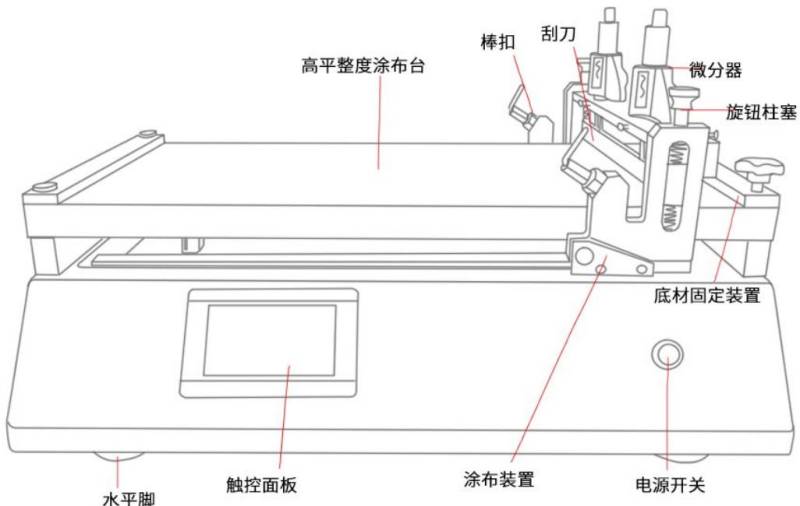

图1 线棒刮刀涂膜机结构图

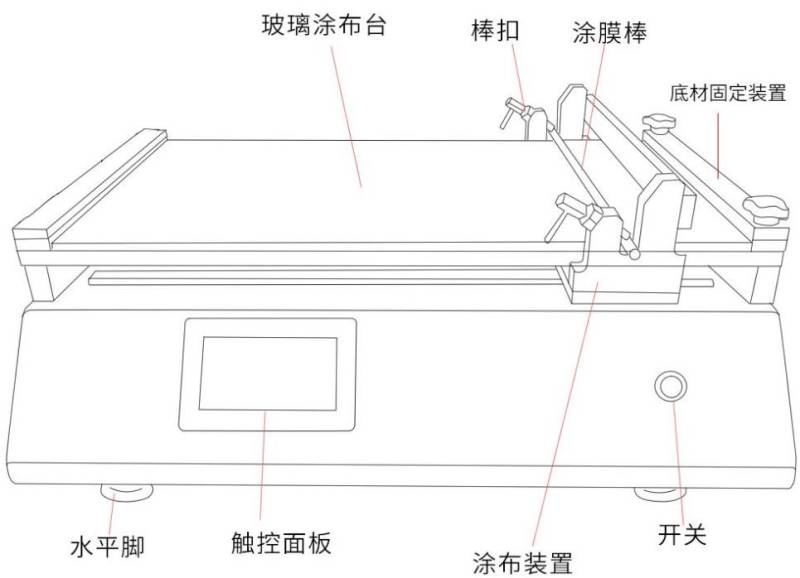

图2 线棒涂膜机结构图

2、控制面板功能

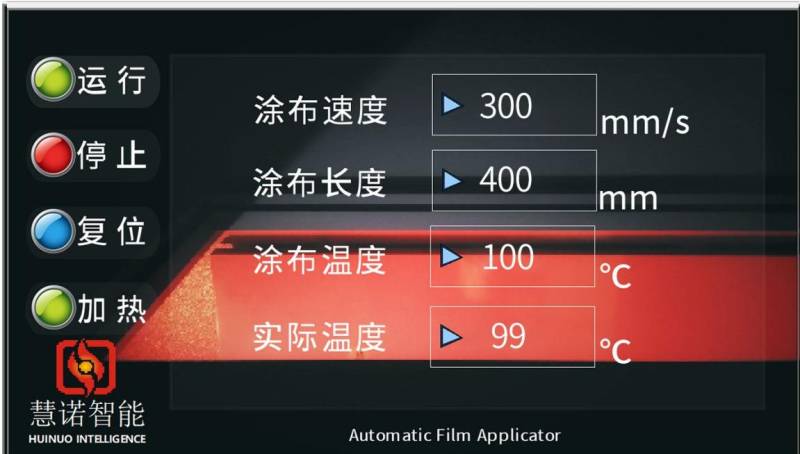

彩色液晶触摸屏控制面板，可实现运行、停止、复位、加热、涂布速度设置、涂布长度设置、涂布温度设置、实际温度显示。如下图（以加热款为例）

注：因不同型号、功能及软件版本有差异，具体以新操作界面为准

三、操作说明

1、开关机

1）开机：接上电源，按开关机键即可开机。
2）关机：按开关机键即可关机，再断开电源。

2、操作面板

1）涂布速度设置：涂膜机的涂布速度可在 1~300mm/s间无级调速，点击涂膜速度的空白框可输入速度值。
2）涂布长度设置：涂膜机的涂布长度可在 0~400mm间设置，点击涂膜长度的空白框输入数值并确定。
3）加热温度设置：涂膜机温度范围 RT+~180℃，点击温度设置的空白框输入数字并确定。运行过程可显示实际温度值。
4）运行 ：设置好涂布参数后，点击“运行”按钮（运行中该按钮将变成“暂停”），涂膜机将按参数进行刮涂。
5）暂停 ：在运行过程中，如需暂停，可点击“暂停”，涂膜机即会暂停刮涂。
6）停止 ：涂布过程如需停止，点击“停止”按钮将停止本次刮涂。
7）复位 ：涂布结束后，点击“复位”按钮，涂布头可回到原来的位置。
8）加热 ：设置好加热参数后，点击“加热”按钮，涂膜机开始加热，显示屏右侧显示“正在加热”。如需停止加热，可点击“加热”按钮，涂膜机将暂停加热。

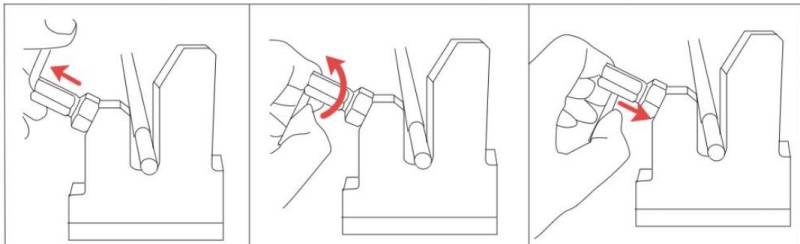

3、线棒操作

1）将夹持线棒两端的L柄往身方向拉一下，就可以放线棒。
2）可以将L柄再往左或往右向上一旋，放置线棒后再将L柄往下一旋就可以固定住。

4、刮刀操作

1）调平刮刀：先旋紧两端的旋钮柱塞将刮刀向下调平

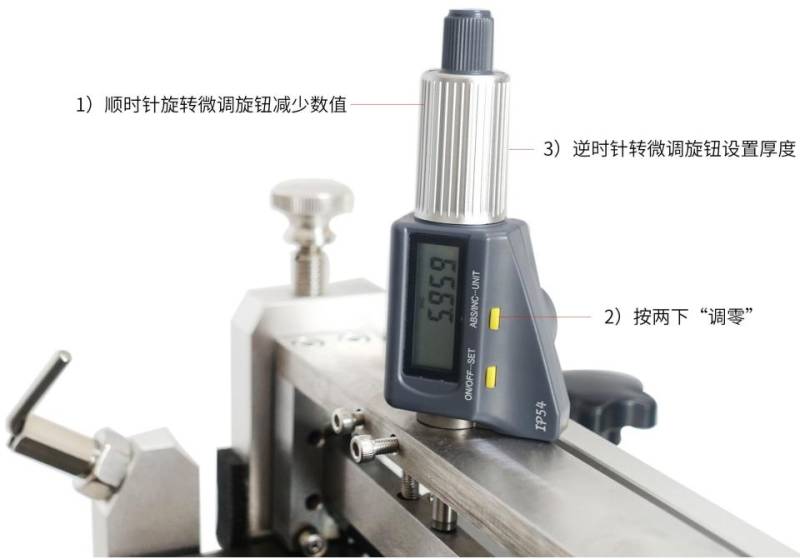

2）设置膜厚：通过两个微分器来控制涂膜厚度。首先短按微分器on/OFF--SET按键，启动数显微分器；然后再按 2下 on/OFF--SET按键调零。逆时针旋转微分调节器来调节实验所需的涂膜厚度，默认单位 mm。

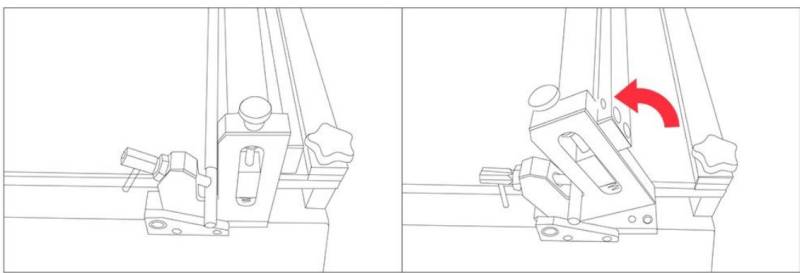

3）刮刀清洗：刮刀采用翻盖式设计，直接将整个刮刀往左边翻，再用合适的溶剂和柔软抹布快速擦拭清洁，注意要轻抬轻放刮刀。

5、夹具操作

旋动夹具上两端的黑色旋钮，夹具间的弹簧将上层夹具弹起，轻松将底材上放到平台上，然后再旋紧。

6、真空吸附操作（限真空吸附款）

1）将真空泵的导管接到涂膜机侧边的真空接口；
2）铺上涂布基材，打开真空泵开关，用手轻微抚平基材，把盖不到的气孔用气体材料覆盖；注意：由于为了运输安全，真空泵在发出前未添加真空泵专用油，在第一次使用吸附功能之前需要先往真空泵添加专用油。

7、加热操作（限加热款）

1）将适量的刮涂样品放置到涂布基材上
2）设置好加热温度值，并点击“加热”按钮开始加热。当加热温度第一次达到设定值后，需要 10分钟才能稳定下来，在稳定后的上下浮动值为±1.5℃
3）等样品熔融后再开始涂布。
4）加热完成后，可以点“停加热”按钮。

注意：加热涂布过程请勿触碰台面；涂布完成后，请务必等涂布台面温度下降后再取基材或清洁，或者戴上工业隔热手套，避免烫伤！！！（时间参考：在室温20℃下，加热到130℃下降到30℃需要1小时）

8、涂布操作

1）将基材平整牢固放置在涂布台上；
2）装上合适膜厚的线棒或调节好刮刀膜厚（线棒刮涂时，把刮刀调高以免影响线棒涂布）；
3）在线棒/刮刀前涂上刮涂的样品；
4）设置好涂布速度和涂布长度、加热温度（加热款）；
5）点击“运行”，即可开始刮涂；如不需加热功能，直接点击运行，即可开始刮涂；如需加热功能，请等加热温度稳定在设定值后，再直接点击运行开始刮涂。
6）刮涂结束后，取下线棒或者抬起刮刀，取下涂膜样板；
7）清洗线棒/刮刀和涂布台。

9、日常维护保养

• 及时清理涂膜机产生的废料和副产品，以保持设备的清洁，避免对后续涂膜造成干扰。

• 请勿直接倒水到台面或者使用强腐蚀性溶剂及钢丝刷清洗台面，以免造成台面腐蚀磨损，可以用柔软的清洁布进行擦拭。

• 使用适当的涂膜材料，并确保其质量符合要求，以避免对涂膜机造成不必要的损害。

• 若发现任何故障或异常，应立即停机检查，并在必要时咨询售后技术支持。

• 定期检查涂膜机的各个部件，确保设备没有松动、磨损或损坏的现象。

• 涂布器要轻拿轻放，避免碰撞造成磨损，影响涂膜效果。

四、售后说明

1、免费保修条款

1、售后免费保修2年，长期服务。保修期以销售票据日期为准，请客户务必保管好销售票据。
2、如果保修期过后，所发生的故障在设计、制造上引起的，本公司将给予修理。并适当收取配件费。

2、在保修期内遇到以下情况，将收费修理：

• 未经允许而客户自行改装或拆修产品，不属免费保修范围。

• 由于客户使用不当而造成的故障或损坏，不属免费保修范围。

• 由于水灾、地震等天灾，以及电压不稳定和其他特殊的外来因素所引起的故障。

• 不按本公司产品使用说明书中所规定操作，或用户在搬运机器时所引起的故障。

• 未和公司联系，运到国外去而发生的故障。
