慧诺NDJ-5S数显旋转式粘度计使用说明书

慧诺智能NDJ-5S数显旋转式粘度计说明书详述了型号参数、操作步骤、转子选择、转速设定、打印与定时功能,以及测量误差控制方法,助力准确测量液体粘度。

NDJ/SNB 系列旋转粘度计

使用说明书

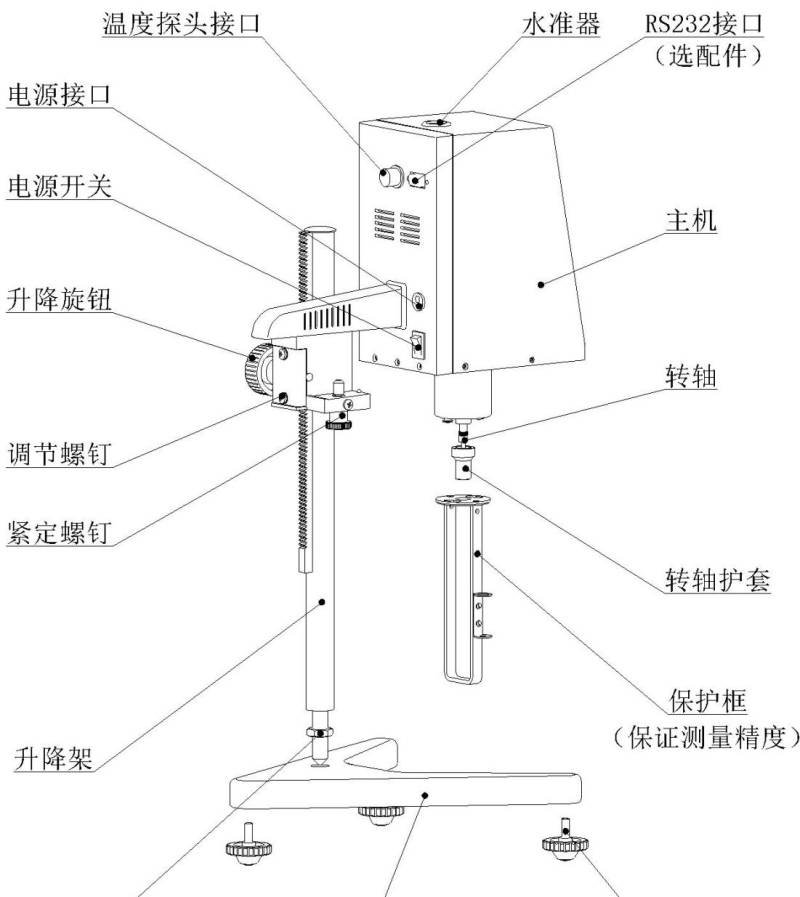

仪器外观    仪器正面
转子套件

1. 产品型号和主要技术指标

型号NDJ-5SNDJ-8SSNB-1SNB-2SNB-3
测量范围(mPa·s)20~100K20~2M20~600K12~6M160~80M
旋转速度(转/分钟)6、12、30、600.3、0.6、1.5、3、6、12、30、601~600.1~99.9
无级变速
转子配置随机配置 L1、L2、L3、L4 转子各一支;测量超低粘度专用的 L0 转子为选配件
测量误差±1%(FS) 牛顿流体
重复性±0.5%(相对误差)
电源专用电源适配器(输入100~240V 50~60Hz)

注:K=1,000 ;M=1,000,000

2. 基本结构和工作原理

如下图所示,步进电机带动 A 指针、游丝(弹性元件)、B 指针、转轴和转子恒速旋转,液体未受剪切时不产生粘性力矩,A 指针与 B 指针上下重合。如果转子放入液体中,液体受到剪切产生粘性力矩并作用于转子上,使游丝扭转而产生扭矩,此扭矩与粘性力矩平衡时,仪器通过光电单元测量出 A、B 两指针间的角度即游丝的偏转角,并将测量数据提供给微电脑处理器进行处理,随即在显示屏上直接显示被测液体的粘度值,单位为 mPa·s 。

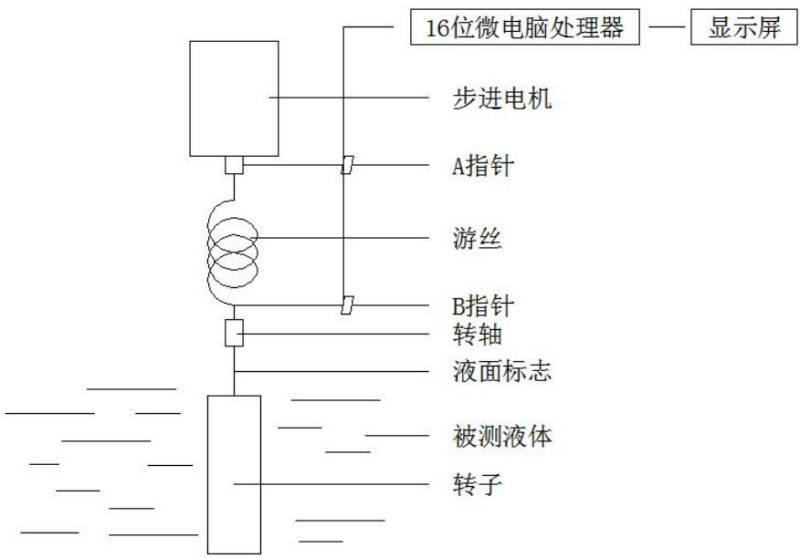

工作原理图

3. 随机标准配置件

  • 3.1 主机 1 台

  • 3.2 升降架和升降机构 1 套

  • 3.3 保护框 1 只

  • 3.4 专用电源适配器 1 只

  • 3.5 扳手 1 把

  • 3.6 底座和水平调节脚 1 套

  • 3.7 转子(L1~L4 转子各一支,装于转子架内) 1 套

  • 3.8 随机文件(产品使用说明书和产品合格证) 1 套

可选配置件:

  • 3.9 超低粘度适配器(配 L0 转子一支)

  • 3.10 少量样品适配器(配 21、27、28、29 号转子各一支)

  • 3.11 RTD 温度探头 (范围:0℃~100℃ ±0.1℃)SNB 系列标配

  • 3.12 RS232 标准输出接口

  • 3.13 数据采集分析和绘图软件(仅供 SNB 系列选配)

  • 3.14 专用打印机

4. 安装步骤和方法

  1. 开箱后取出并清点底座、升降架和升降机构、主机、转子架、保护框、专用电源适配器和扳手等,选购配置同时清点。随机仪器箱应妥善保存,返回维修时须将主机、适配器、各转子连同转子架放入箱内发运。

  2. 将升降架按图示方向旋入底座相应螺孔并用扳手旋紧固定螺母。

  3. 转动升降旋钮,升降机构应能升降并可自锁,过松或过紧时可用螺丝刀调整调节螺钉,使其上下能升降并以偏紧为宜,避免主机装上后自动坠落。

  4. 把主机装上升降机构并拧紧紧定螺钉,取下主机下方塑料壳体上的转轴护套。长期不用或运输时,务必将护套重新盖到原处。

  5. 调整底座下部的水平调节脚,将主机顶部的水平泡调至中心位置。可在三只水平调节脚下垫防滑胶垫。

  6. 若选配 RTD 温度探头,与温度探头接口连接。

  7. 将专用电源适配器直流输出端插入主机后侧电源接口,交流插头插入电源插座,连接正确后接通电源开关。

5. 主机面板上有关操作键的基本功能

按键功能
复位重新启动应用程序并使电机停止工作,主机进入待机状态
打印/定时打印和定时功能的切换、设置和确认等以及开始或取消打印任务
转速设置并选择电机转速(SNB 系列产品需与其它键配合操作)
转子选用转子后选择并输入相同转子号,可了解该转子在设定转速下最大量程
测量起动电机,主机进入工作(测量)状态
→SNB系列设置时编辑光标向右移位
←SNB系列设置时编辑光标向左移位
↑SNB系列设置时增加数字
↓SNB系列设置时减少数字

6. 液晶屏幕显示内容

以 SNB-2 型粘度计在某工作条件下显示的内容为例。接通电源后液晶屏幕显示产品型号以及上次断电前的设置(略)。

SNB-2
   24.5℃   10.2 RPM
   45943   mPa·s
   78.1%
   SP L4

24.5 表示 RTD 温度探头测到的液体温度(℃)。SPL4 表示选用 L4 转子。10.2 表示转速设定为 10.2 转/分钟。按〈测量〉键前显示 58823,表示 L4 转子在 10.2 RPM 时的最大量程(mPa·s)。按〈测量〉键后显示粘度值 45943 mPa·s 和扭矩 78.1%。扭矩在 20%~90%(配 L0 转子时为 10%~90%)之间的测量值为有效值,超出范围时蜂鸣器报警。

7. 操作步骤

  1. 确保仪器基本安装已准确完成。

  2. 将保护框装到主机上,(俯视)逆时针方向旋紧。

  3. 用左手将转轴向上轻提并捏紧,右手捏住转子上端(俯视)顺时针将转子与转轴连接并轻轻旋紧。

  4. 接通主机左后侧电源开关,液晶屏幕点亮,主机处于待机状态,步进电机不工作。

  5. 选择并输入相同转子号:每按〈转子〉键一次,转子号在 L1→L2→L3→L4→L0 之间循环,当屏幕显示选用转子号即完成。

  6. NDJ 系列选择转速:每按〈转速〉键一次,依次循环显示各档转速(如 6→12→30→60)。SNB 系列选择转速:按〈转速〉键后,使用〈↑〉、〈↓〉、〈→〉、〈←〉键设定具体转速值,按〈转速〉键确认。

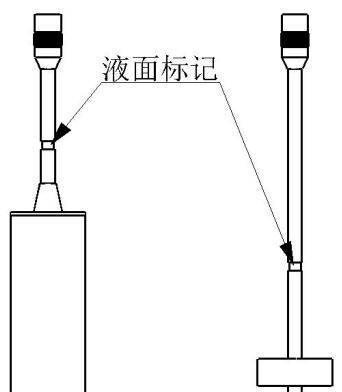

  7. 转动升降旋钮,使主机缓慢下降,转子浸入被测液体直至液面标志与液面相平,调整水平调节脚保持水平状态。

  8. 按〈测量〉键,步进电机开始工作,转动几圈后液晶屏幕显示的粘度值和扭矩即为测量值。非牛顿流体的测量值会随时间变化。

  9. 测量过程中若需调换转子,按〈复位〉键停止电机,调换后重复步骤 5-8。

7.10 打印及测量定时功能

打印/定时功能选择:在主机未进入测量状态时按下<打印>键,屏幕显示 P:××:×× 则进入打印设置;再次按下该键显示 T:××:×× 进入测量定时设置。

7.10.1 打印时间的设置

NDJ 系列:每按一次〈打印/定时〉键,打印间隔时间循环变化(P:00:05→P:00:10→…→P:05:00,表示每隔5秒、10秒…5分钟打印一次)。
 SNB 系列:按〈打印/定时〉键后通过〈↑〉〈↓〉〈→〉〈←〉编辑 P:00:00 中的数字,设定所需间隔时间,再按〈打印/定时〉键确认。连接打印机与 RS232 后,按〈打印/定时〉键开始打印,屏幕/打印机显示 on;取消打印则按〈打印/定时〉键显示 off。

7.10.2 测量定时时间的设置

NDJ 系列:按〈打印/定时〉键循环显示 T:00:00→T:00:10→…→T:20:00,其中 T:00:00 表示无定时功能,其他对应设定的测量时间。
 SNB 系列:按〈打印/定时〉键,屏幕显示 T:00:00,通过方向键和数字增减键输入测量时间(如 T:12:15 表示12分15秒),最后按〈打印/定时〉键确认并储存。设置后每次测量达到设定时间自动停止并锁定粘度值。

8. 注意事项

  • 8.1 避免转子变形,轻拿轻放并保持垂直状态,不可横向受力。

  • 8.2 避免小轴受损,不可将主机侧放或倒放(转子未卸下时更不可随意摆放)。

  • 8.3 装上转子前,确认转轴螺纹处及与转子的接触端面必须保持清洁。

  • 8.4 升降主机时用手托住,防止升降机构偏松造成主机坠落。

  • 8.5 调换转子后及时输入新转子号,换下的转子立即清洁擦干放回转子架。未拆下的转子不可清洁。

  • 8.6 调换被测液体前,先清洁并擦干转子和保护框。

  • 8.7 主机与转子专配专用,不可误配混用。

  • 8.8 不可拆卸或调整主机内所有零部件。

  • 8.9 搬动或运输时需用转轴护套保护转轴并放入专用存放箱。

  • 8.10 为避免零件损伤,主机装上转子后不可长时间空转。

  • 8.11 非牛顿流体的粘度值会随切变速度和时间变化,测量时应按标准规定转子、转速和时间。

9. 降低测量误差的若干方法

  • 9.1 用恒温水槽控制被测液体温度并使每次测量在相同温度下进行。

  • 9.2 测量前做好转子和保护框清洁,测量时必须安装保护框。

  • 9.3 转子置于容器中心,液面标志与液面平齐。

  • 9.4 转子浸入液体后等待十分钟,使温度一致后再测量。

  • 9.5 从高速测量改为低速时,先按〈复位〉键停止电机,再设置低转速并等待液面静止后测量。

  • 9.6 测量低粘度液体首选 L1 转子,高粘度首选 L4 转子,再根据扭矩调整。

  • 9.7 低速测量高粘度液体时,需延长测量时间至数据稳定。

  • 9.8 升降主机、调换转子后应及时查看并重调水平。

  • 9.9 用标准粘度液对主机进行定期或不定期的性能检测。

10. 如何测量未知粘度范围的液体(样品)

测量未知粘度样品时,选择合适的转子和转速可按以下原则进行:

  • 10.1 高粘度样品选小体积(L3、L4 号)转子和低转速;低粘度样品选大体积(L1、L2 号)转子和高转速。

  • 10.2 若能估计粘度范围,先选择合适转子,再选择由低到高的转速。如 L1 转子在 6 转/分钟时最大量程为 1000 mPa·s,60 转/分钟时为 100 mPa·s(量程缩小十倍)。

  • 10.3 无法估计粘度时,先试用从小体积到大体积的转子和由低到高的转速。

  • 10.4 根据扭矩判断转子/转速是否合适:扭矩在 20%~90%(L0 转子为 10%~90%)之间为有效值,超出范围蜂鸣器报警,应调换转子或调整转速,调换后必须输入新转子号。

11. 简单故障排除

故障现象可能存在的原因解决方法
水平泡不能调至水平工作台倾斜角度较大相应水平调节脚下垫防滑胶垫
测量牛顿液体时数据不准未装保护框见7.2项
使用的转子和屏幕显示的转子号不一致见总装示意图、7.5项
机器未调水平或操作引起水平偏离见7.7项
样品未浸到转子的液面标志处见7.7项

转子没有准确安装好见8.3项

前一次测量后转子未及时清洁见8.6项

使用的转子和主机不匹配见8.7项

测量中样品温度变化见9.1、9.4项

主机机械零件老化或受损见9.9项
屏幕上温度不显示所选机型未配RTD温度探头见3项
屏幕上温度显示异常RTD温度探头受损更换新的RTD温度探头
RTD温度探头与主机插头接触不良重新准确连接
测量时自动停止定时功能已设置测量时间见7.10.2项
蜂鸣器报警超出测量范围(扭矩应在20%~90%之间,配L0转子时为10%~90%)改变转速或调换转子
测量时数据不断变化所测样品是非牛顿液体见7.10.2、8.11项
测量过程中样品温度在变化见9.1、9.4项
主机机械零件老化或受损见9.9项

说明书版本 01
