慧诺 PTM1000/01 自动喷涂机说明书
喷涂操作手册
一、结构介绍

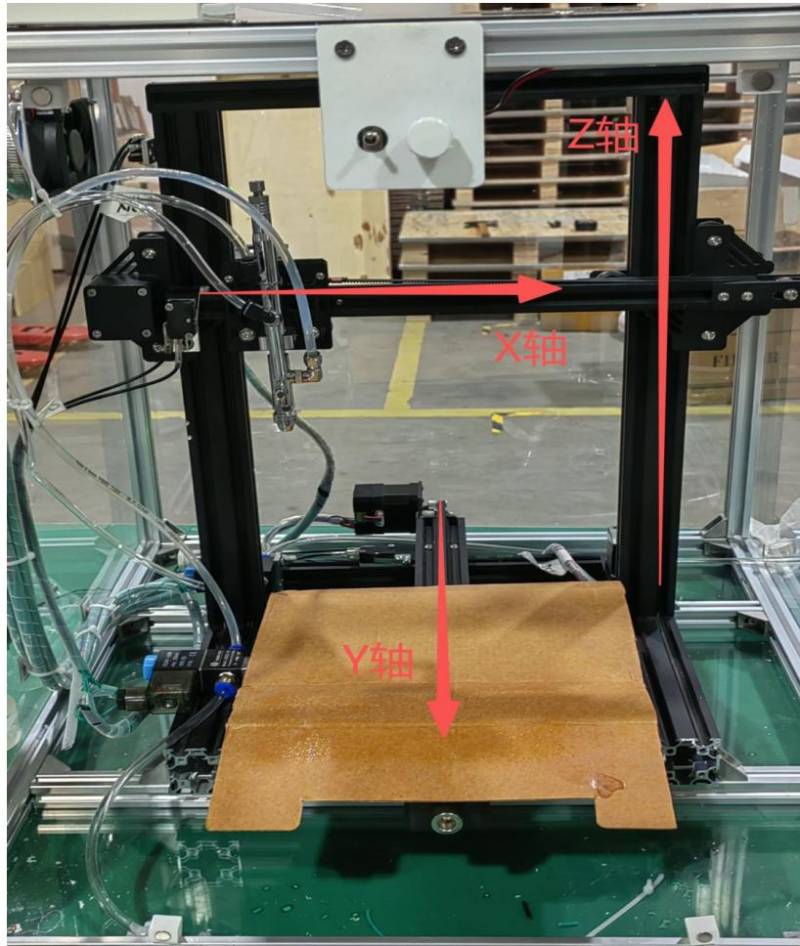

介绍X轴，Y轴，Z轴位置，如下图所示。
二、按钮介绍

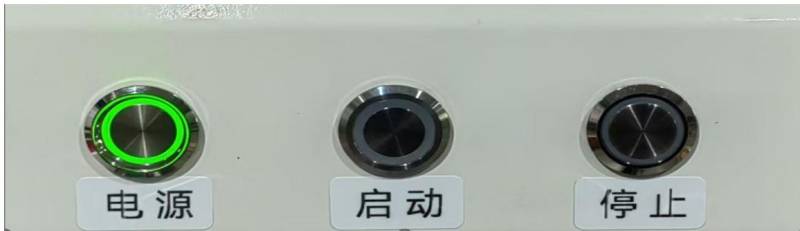

电源：按下设备通电，再按一次断电。
启动：整个系统启动，无论手动或自动模式都必须先按启动按钮，其他操作才有效。
停止：设备运行中按下即停止。
三、触摸屏介绍

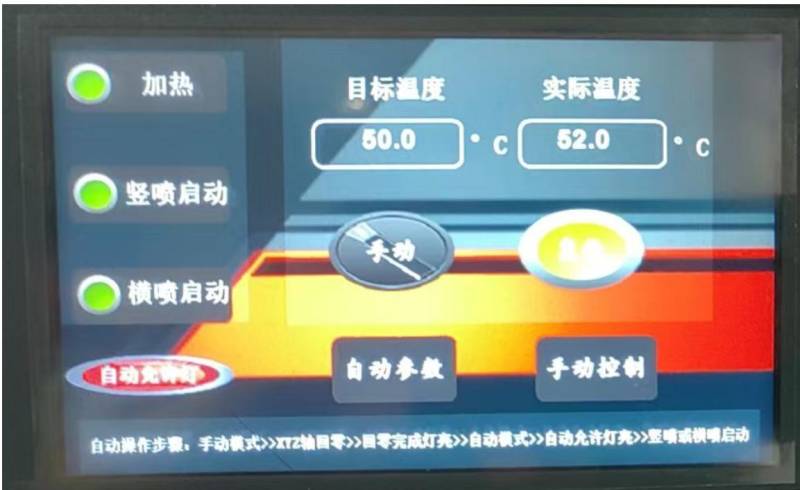

主界面
功能说明
手动/自动切换按钮：选择手动或自动模式。手动模式：手动挡位 + 启动按钮，启动指示灯亮。自动模式：自动挡位 + 启动按钮，启动指示灯亮。
复位：特殊情况长按复位按钮3秒，清除所有状态并复位（例如设备无法启动时）。
加热：按一下开始加热，再按一下停止加热。
竖喷启动：自动允许灯亮时，按下此按钮开启竖喷运行；按停止按钮停止。
横喷启动：自动允许灯亮时，按下此按钮开启横喷运行；按停止按钮停止。
目标温度：设定目标温度，可填写并显示。
实际温度：显示设备实际温度（只读）。
自动参数：点击进入新画面，详见自动参数界面。
手动控制：点击进入手动控制界面。
手动控制界面

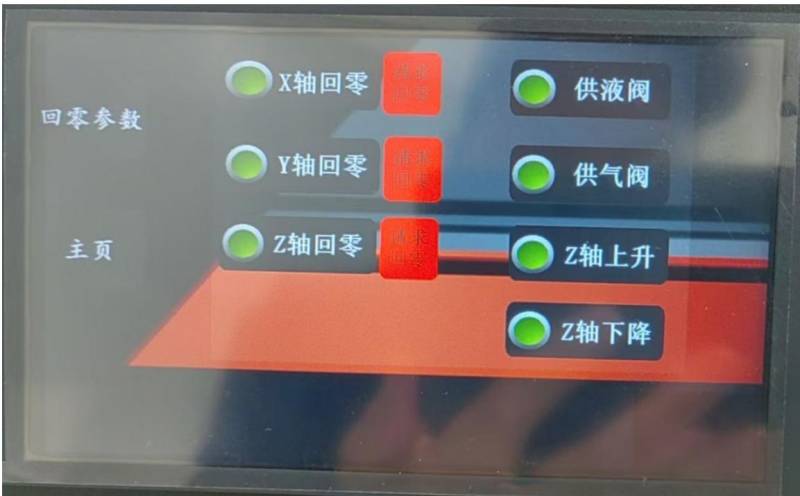

主界面点击“手动控制”进入该画面，如图。
手动模式：将手动/自动旋钮调至手动档，按启动按钮，启动按钮指示灯亮即处于手动模式。
回零：手动模式下可回零、点动、手动喷涂（打开供液电磁阀和供气电磁阀即可），但不能自动喷涂。
启动：手动模式下按下轴回零即运行，例如X轴回零，回零完成后指示灯亮，回零完成后方可自动运行。
停止：回零进程中，按停止按钮即停止。
供液阀/供气阀：手动模式下，按下按钮指示灯亮，阀门打开；再按一次关闭。
Z轴上升/下降：点动方式，按住运行，松开停止。
手动喷涂：手动模式下，打开供液和供气电磁阀即可。
回零参数界面

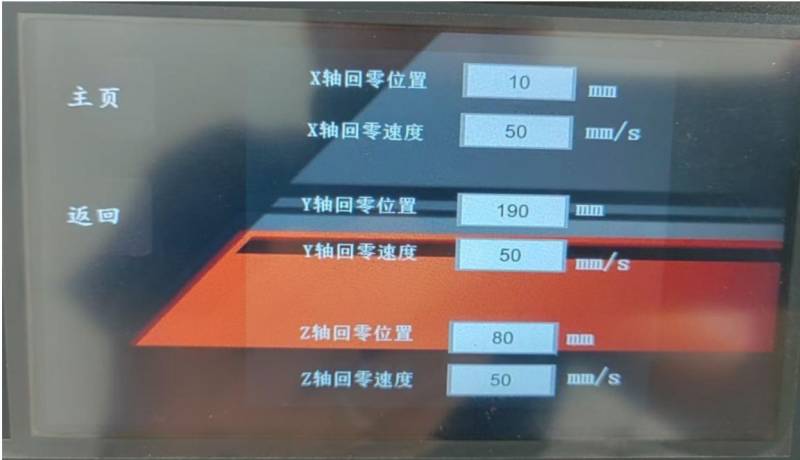

三个轴回零位置和速度设置，即自动运行的起点设置。
自动参数界面

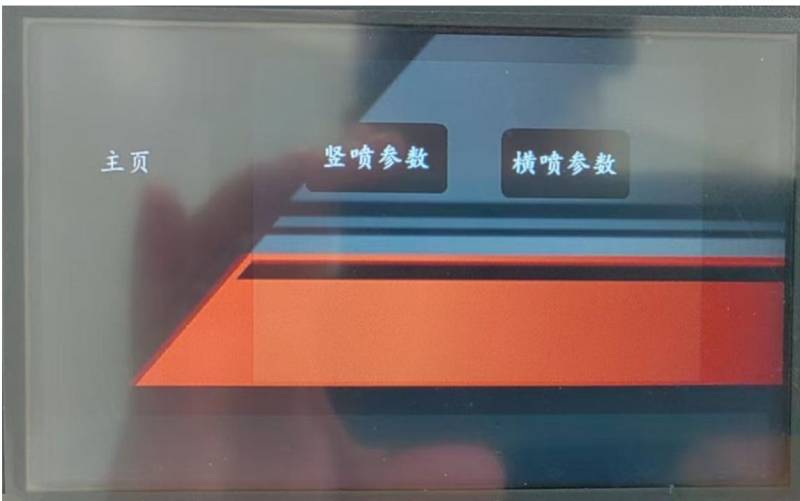

自动参数包含两种喷涂参数：竖喷和横喷。操作流程：自动参数界面 → 竖喷参数/横喷参数界面。

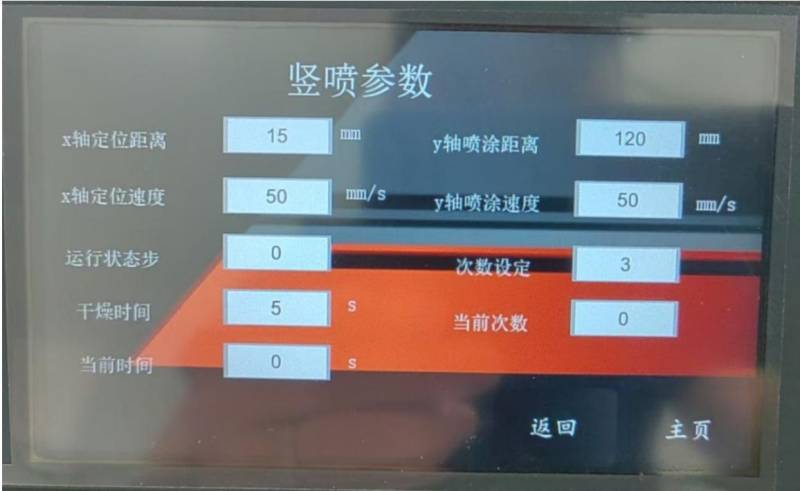

竖喷参数界面
运动轨迹：X轴定位一次，Y轴来回运动，Y轴运动过程喷涂。若设置多次，则重复上述动作。
可设定定位距离和速度、喷涂距离和速度、干燥时间和次数；显示当前时间和当前次数。运行状态步为显示用。设置次数若超过量程，系统自动计算最大次数。
启动流程
主页面 → 选择手动挡位，按启动按钮（手动模式）；
进入手动界面，XYZ回零，回零完成灯亮；
主页面选择自动挡位，按下启动按钮（自动模式）；
主页面自动允许灯亮；
主页面按竖喷启动。
停止：运行中按停止按钮停止。但在运行中停止后，下次自动需重新回零。

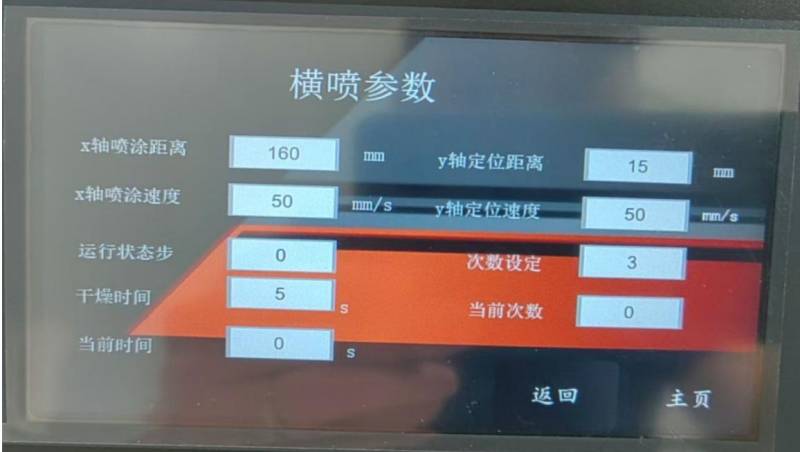

横喷参数界面
运动轨迹：Y轴定位一次，X轴来回运动，X轴运动过程开始喷涂。
可设定定位距离和速度、喷涂距离和速度、干燥时间和次数；显示当前时间和次数。运行状态步为显示用。次数超量程时系统自动计算最大值。
启动流程
主页面 → 手动挡位，按启动（手动模式）；
手动界面中XYZ回零，完成灯亮；
主页面选自动挡位，按启动（自动模式）；
自动允许灯亮；
按横喷启动。
停止：运行中想要停止，按停止按钮。之后先在手动模式下XY轴回零，再选自动模式启动即可。
关于喷笔

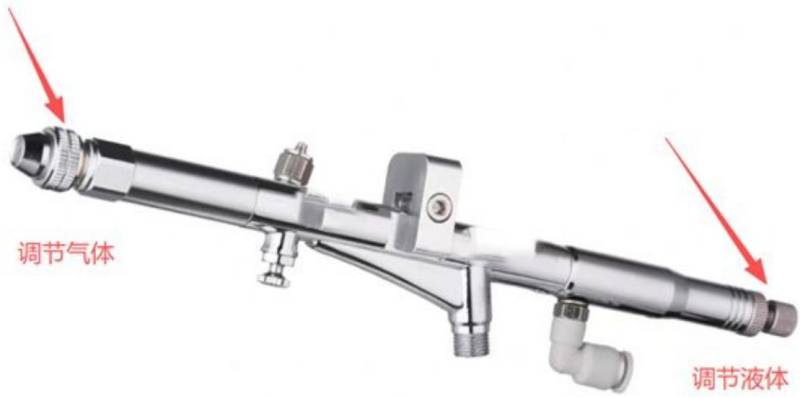

两个调节位置：最上面调节液体流量，下面旋钮调节气体流量。
常见问题解答
1. 什么情况下需要回零？
回零完成指示灯灭时，需要回零。四种情况灯会灭，需重新回零：
断电重启
设备运行中按了停止按钮
手动点动过X或Y轴
修改过回零位置参数
2. 自动运行，哪些轴需要回零？
正常只需X、Y轴回零，Z轴可不回零。
3. 如何调试喷涂最佳效果？
先在手动模式下手动喷涂，将喷液量和气流量调节到合适状态，再进行自动模式喷涂。
4. 如何保养喷笔？
如果喷液较浓，每次使用后需用清水手动喷涂一段时间，直至喷出清水，即可防止堵笔。否则喷笔堵塞后下次无法喷出，需要拆出清洁。
